Hướng dẫn lắp đặt và cấu hình mặt điều khiển điều hòa cảm ứng gắn tường Daikin, Mitsubishi VRV, VRF

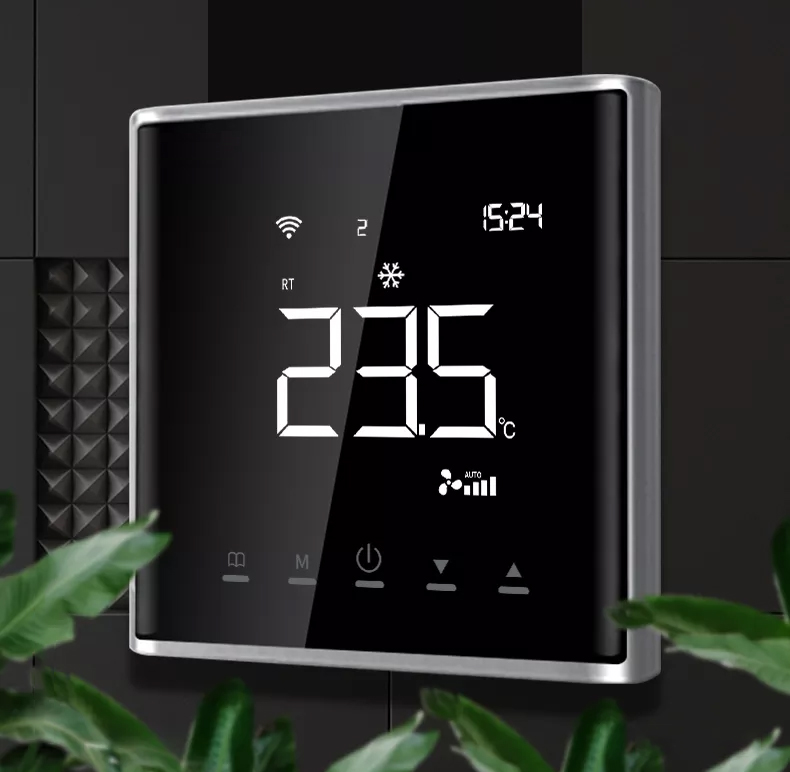

Sản phẩm này sẽ thay thế mặt điều khiển VRV zin gắn tường của Daikin. Giữ mọi tính năng gốc của sản phẩm.
Sử dụng đế âm vuông 75x75x40 mm. Sử dụng lại 2 dây P1 P2 của điều hòa. Không cần kéo thêm dây nguồn 220V.
Lưu ý:
- Bạn cần đặt trước đế âm vuông để có thể lắp đặt và sử dụng thiết bị này.
- Sử dụng đế âm loại sâu tiêu chuẩn, đế âm nhựa (không dùng đế âm thép). Nếu vi trí nào có 2 mặt công tắc vuông đặt cạnh nhau thì yêu cầu dùng 2 đế âm đơn, mép 2 đế âm cách nhau tối thiểu 2cm. (như hình dưới)
- Trong trường hợp không thể chôn thêm đế âm. Có thể dùng để nổi để lắp đặt và sử dụng.Lúc này có thể sử dụng loại đế âm lắp nổi 86x86x31mm như sau :

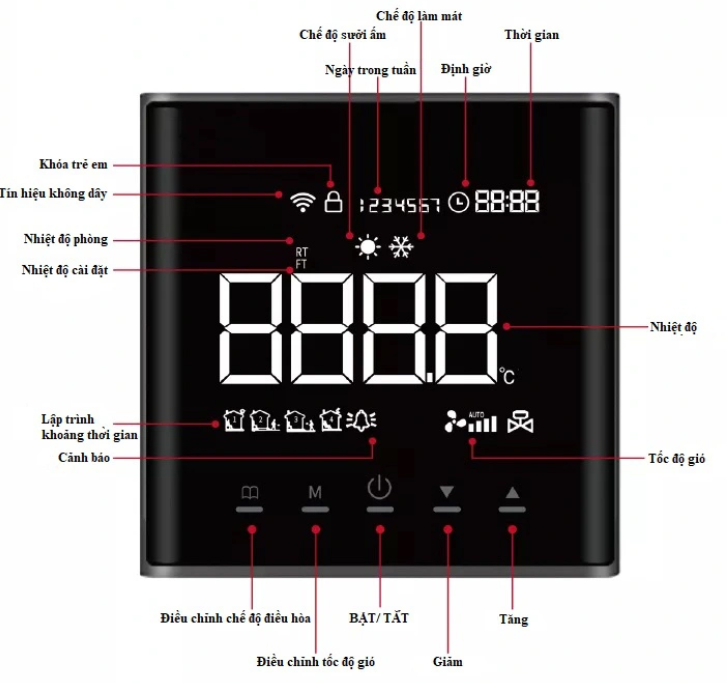

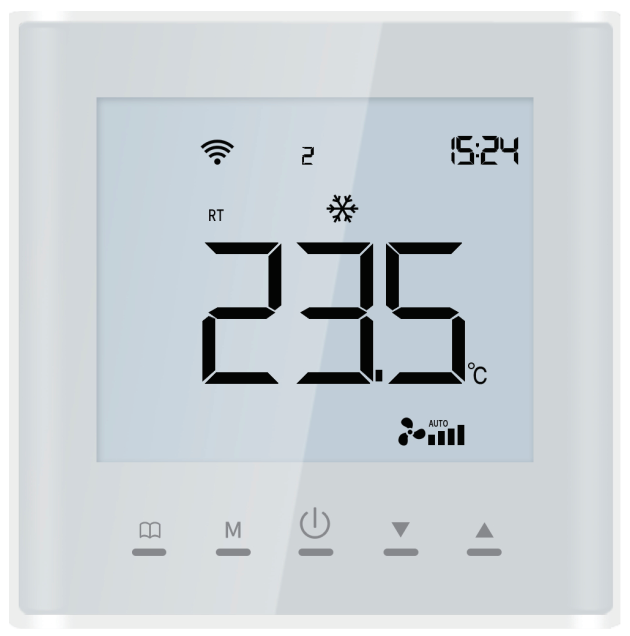

1. Mô tả màn hình và các nút bấm
Dưới đây là giải thích các biểu tượng trên màn hình và chức năng của các nút bấm cảm ứng.
Biểu tượng trên màn hình:
- WiFi: Trạng thái kết nối mạng Zigbee.
- Child lock: Biểu tượng khóa trẻ em.
- Heating mode: Chế độ sưởi.
- Cooling mode: Chế độ làm mát.
- Ventilate: Chế độ thông gió.
- Dehumidification: Chế độ hút ẩm.
- Room Temperature (RT): Nhiệt độ phòng hiện tại.
- Function Temperature(FT): Nhiệt độ cài đặt
- Timing / Time: Giờ và trạng thái hẹn giờ.
- Period programming: Lập trình theo giai đoạn.
- Wind speed: Tốc độ quạt.
Các nút bấm:
- ON/OFF key (Nút Nguồn): Bật/Tắt thiết bị.
- Mode key (Nút Chế độ - 🕮): Chuyển đổi chế độ hoạt động, cài đặt thời gian.
- Wind speed key (Nút Tốc độ quạt -M): Điều chỉnh tốc độ quạt.
- Up key (Nút Tăng ▲): Tăng giá trị (nhiệt độ, thời gian).
- Down key (Nút Giảm ▼): Giảm giá trị (nhiệt độ, thời gian).
2. Hướng dẫn vận hành cơ bản
- Chắc chắn rồi, đây là bản dịch cho hình ảnh thứ hai, cũng giữ lại các biểu tượng:
- Reset bộ điều khiển nhiệt độ: Sau khi lắp đặt xong bộ điều khiển nhiệt độ, vui lòng reset lại thiết bị. Ở trạng thái tắt, nhấn và giữ phím "M" trong hơn 5 giây cho đến khi "00" xuất hiện hoặc màn hình LCD hiển thị đầy đủ. Sau khi hoàn tất việc reset bộ điều khiển nhiệt độ, thiết bị có thể hoạt động bình thường.
- Công tắc: Nhấn nhanh phím "Nguồn" để bật hoặc tắt bộ điều nhiệt.
- Cài đặt khóa trẻ em: Nhấn phím "M" trong 3 giây để bật hoặc tắt chức năng khóa trẻ em, bộ điều nhiệt đang chạy bình thường và chức năng phím không hợp lệ.
- Cài đặt nhiệt độ: Khi bật nguồn, điều chỉnh nhiệt độ cài đặt bằng cách nhấn phím "▲" hoặc "▼", và cài đặt nhiệt độ thay đổi 1°C mỗi lần nhấn.
- Chuyển đổi chế độ: Nhấn nhanh phím "🕮" để vào chế độ làm mát, chế độ sưởi, chế độ thông gió và chế độ hút ẩm.
- Chuyển đổi tốc độ gió: Nhấn nhanh phím "M" để chuyển đổi tốc độ gió cao, trung bình, thấp và tự động.
- Chuyển đổi thủ công/tự động: Nhấn và giữ phím "▲" trong 3 giây để chuyển đổi giữa chế độ thủ công hoặc chế độ tự động. Chế độ tự động có thể được lập trình và cài đặt.
- Cài đặt thời gian: Nhấn nhanh phím "M" để cài đặt thời gian, và thời gian sẽ nhấp nháy. Nhấn phím "M" để chuyển đổi giữa phút, giờ, và tuần, và nhấn phím "▲" hoặc "▼" để điều chỉnh giá trị.
- Cài đặt hẹn giờ một lần: Khi khởi động, bạn có thể cài đặt hẹn giờ tắt máy một lần. Khi tắt máy, bạn có thể cài đặt hẹn giờ khởi động một lần: nhấn nhanh phím "M" để thời gian nhấp nháy, và sau đó nhấn phím "🕮" cho đến khi thời gian hiển thị "- -: - -" xuất hiện. Nhấn phím "▲" hoặc "▼" để cài đặt thời gian bật hoặc tắt cụ thể. Sau khi cài đặt, nhấn phím "M" để thoát. Lúc này, màn hình hiển thị dấu "⏰", cho biết cài đặt thành công.
- Hủy cài đặt hẹn giờ một lần: Nhấn và giữ phím "▼" khi khởi động máy: hủy hẹn giờ tắt máy.
- Nhấn và giữ phím "▼" khi tắt máy: hủy hẹn giờ khởi động đã lên lịch.
3. Kết nối Zigbee và điều khiển qua App (Javis Smart)
Để sử dụng các tính năng thông minh, bạn cần kết nối bộ điều khiển với một bộ trung tâm Zigbee Gateway.
Bước 1: Reset kết nối Zigbee trên bộ điều khiển
- Tất cả sản phẩm đã được reset sẵn từ nhà máy, tuy nhiên nếu gặp sự cố, bạn nên thực hiện bước này.
- Ở trạng thái tắt, nhấn giữ nút Nguồn. Màn hình sẽ hiển thị "00".
- Nhấn nút ▲ để chuyển giá trị từ "00" thành "01".
- Nhấn nút M để lưu và hoàn tất việc reset Zigbee.
Bước 2: Kết nối với ứng dụng
- Reset Zigbee gateway theo hướng dẫn của nhà sản xuất gateway.

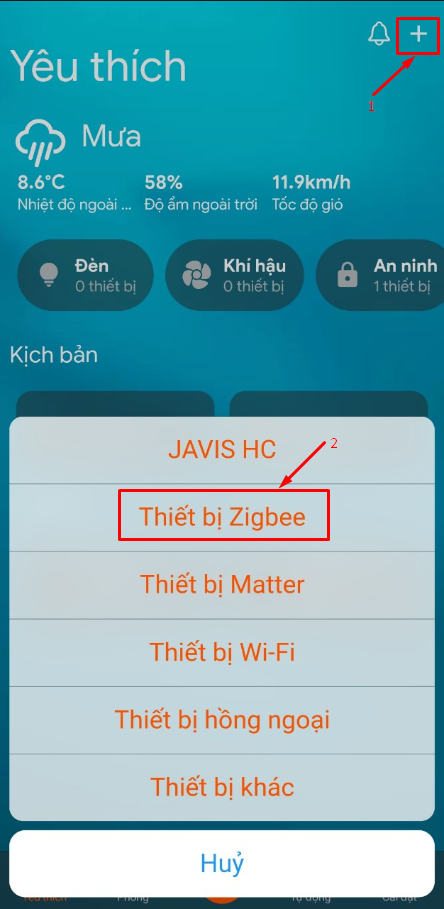

- Mở App Javis Smart \ + \ Thiết bị Zigbee.

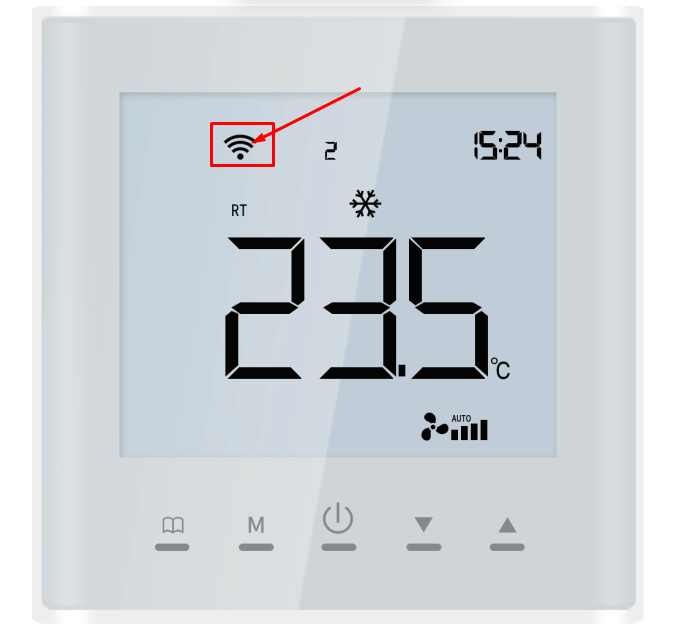

- Đảm bảo biểu tượng WiFi (sóng) trên bộ điều khiển đang nhấp nháy. Nếu không, hãy thực hiện lại Bước 1.

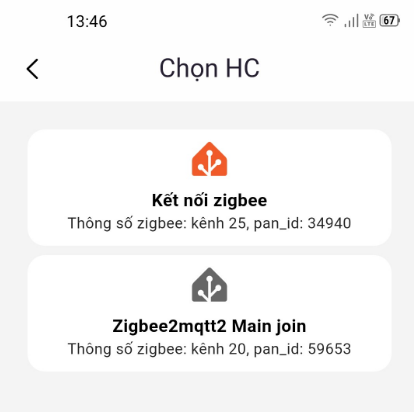

- Ứng dụng sẽ bắt đầu tìm kiếm thiết bị. Sau khoảng vài giây, Kết nối thành công sẽ hiển thị điều hòa lên ứng dụng Javis Smart. Kèm theo đó là 1 thiết bị khóa để có thể khóa điều khiển cảm ứng thiết bị.
4. Lập trình hẹn giờ theo giai đoạn (Period Programming)
Tính năng này cho phép bạn cài đặt các mốc thời gian và nhiệt độ khác nhau trong ngày.
- Ở trạng thái tắt, nhấn và giữ phím "🕮" để vào chế độ lập trình. Lúc này, chỉ báo khoảng thời gian lập trình "⌂" sẽ xuất hiện và phần "giờ" sẽ nhấp nháy. Nhấn phím "M" để lần lượt làm nhấp nháy giờ, phút, và nhiệt độ, và nhấn "▲" hoặc "▼" ở trạng thái nhấp nháy để điều chỉnh giá trị nhằm cài đặt khoảng thời gian hiện tại và nhiệt độ cho khoảng thời gian hiện tại.
- Trong trạng thái nhấp nháy của giờ, phút, và nhiệt độ, nhấn phím "🕮" để vào phần chọn múi giờ và tuần. Lúc này, múi giờ và tuần sẽ lần lượt nhấp nháy, và nhấn phím "▲" hoặc "▼" ở trạng thái nhấp nháy cho bốn khoảng thời gian và các ngày trong tuần, nhấn phím "M" lần nữa để quay lại trạng thái nhấp nháy của giờ, phút, và nhiệt độ.
- Khi phần tuần trong tuần đang nhấp nháy, nhấn và giữ phím "🕮", và còi của bộ điều nhiệt sẽ kêu bíp vào lúc này, và khoảng thời gian hiện tại sẽ được sao chép cho mỗi ngày từ Thứ Hai đến Chủ Nhật.
Lưu ý: Khoảng thời gian là liên tục, và không thể cài đặt khoảng thời gian gián đoạn ở giữa.
Lịch trình mặc định:

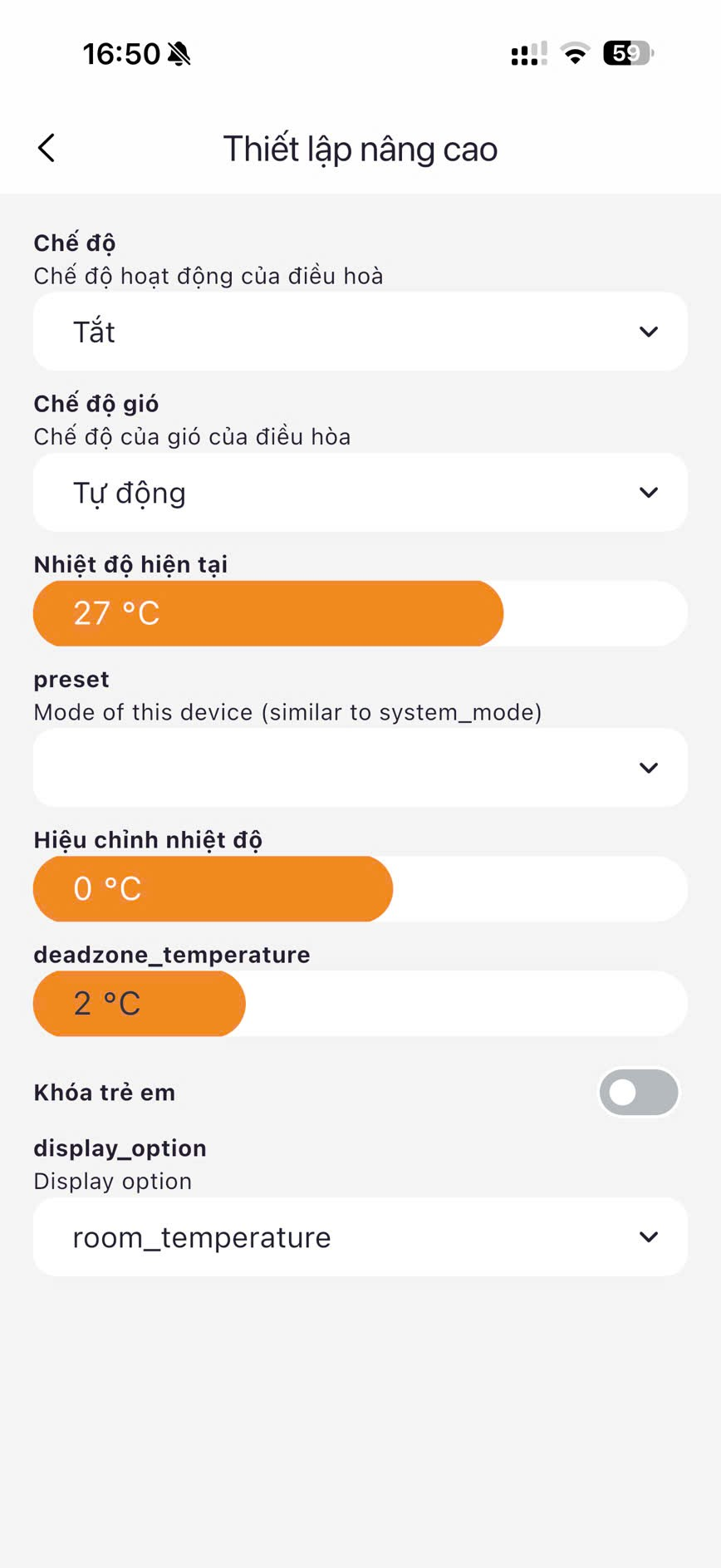

5. Cài đặt nâng cao
- Truy cập: Khi máy đang tắt, nhấn giữ đồng thời nút ▲ và ▼ trong 3 giây.
- Thao tác: Nhấn nhanh nút 🕮 để chuyển qua lại giữa các tham số. Dùng ▲ và ▼ để điều chỉnh giá trị. Nhấn nút Nguồn để lưu và thoát.
Bảng các tham số nâng cao:
6. Hướng dẫn lắp đặt
1. Xác định 2 dây P1, P2 của mặt điều khiển
2. Đấu nối chân P1 P2 của điều hòa vào vị trí tương ứng.

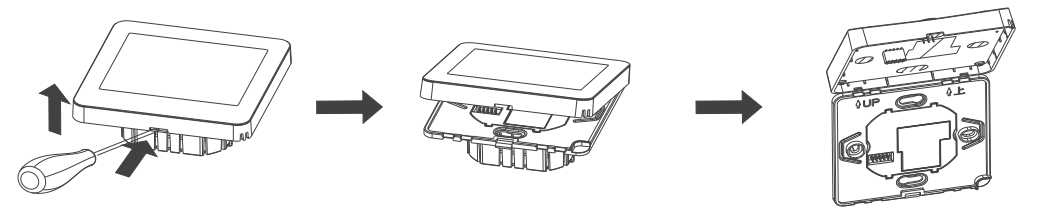

- Dùng tuốc nơ vít để tháo mặt trước của bộ điều khiển.

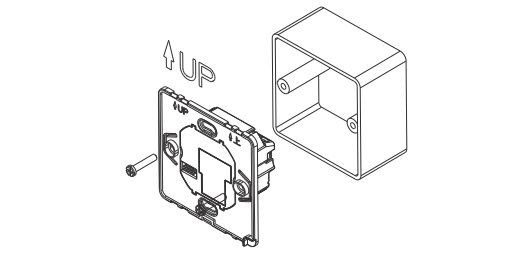

- Lắp phần vỏ sau vào đế âm tường, vặn chặt các vít.

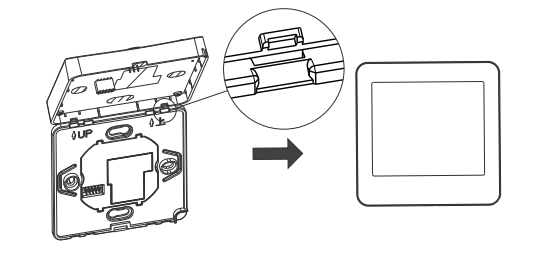

- Lắp lại mặt trước vào phần vỏ sau, đảm bảo các ngàm khớp vào đúng vị trí.
