Hướng dẫn kết nối công tắc cửa cuốn Wifi Javis Pro vào ứng dụng Javis Smart

Với công tắc cửa cuốn Wifi Javis Pro, bạn có thể:

  • Điều khiển bằng cảm ứng tại công tắc Đóng, Mở, Dừng cửa cuốn
  • (Lưu ý: Nút Đóng chỉ cần nhấn 1 lần, Nút Mở phải nhấn 2 lần thì mới có thể mở, mục đích của việc này là để tránh cửa bị tự mở do côn trùng bò vào mặt cảm ứng)
  • Điều khiển Đóng, Mở trên ứng dụng Javis Smart.
  • Điều khiển bằng Remote RF cầm tay.
  • Khóa cảm ứng: Bạn có thể thao tác khóa cảm ứng bằng 3 cách:

Cách 01: Tháo mặt kính ra >Nhấn nút Reset 01 cái > Nút dừng sẽ đỏ lên> Khóa cảm ứng thành công. Để mở khóa cảm ứng thì nhấn 1 lần nữa vào nút reset > Nút dừng chuyển thành màu trắng > Mở cảm ứng thành công.

Cách 02: Nhấn giữ nút dừng 8s> Nút dừng sẽ đỏ lên> Khóa cảm ứng thành công. Để mở khóa cảm ứng, thao tác nhấn giữ nút dừng 8S 1 lần nữa > Nút dừng chuyển thành màu trắng > Mở cảm ứng thành công.

Cách 03: Nhấn 1 lần Icon khóa trên remote để tiến hành Khóa và Mở khóa cảm ứng.

1. Bảng mô tả chi tiết các tính năng

STTTÍNH NĂNGMÔ TẢ CHI TIẾT
1Tính năng báo động khi cửa bị cạy- Gọi điện cảnh báo đến điện thoại khi cửa bị cạy
+ Với cửa khe thoáng cần kết nối vào cảm biến chống xô.
+ Với cửa tấm liền cần lắp thêm cảm biến cửa.

- Đồng thời còi hú sẽ vang lên khi cửa bị cạy (cần kết nối còi hú)
2Xác nhận 2 lần để mở cửa- Để đảm bảo an toàn cho cửa, nút mở cửa càm ứng cần bấm 2 lần liên tiếp để kích hoạt và mở cửa. Nút dừng và đóng chỉ cần bấm 1 lần để kích hoạt.
3Điều khiển mọi lúc mọi nơi- Điều khiển trực tiếp bằng nút cảm ứng trên bộ điều khiển, với cách này chỉ hỗ trợ điều khiển: Đóng – Mở - Dừng
- Sử dụng điện thoại có kết nối mobile internet (3G/4G/5G) để điều khiển: Đóng – Mở - Dừng – Khóa – Mở khóa
- Sử dụng Remote RF (loại đã đồng bộ vào bộ điều khiển Javis Pro) để điều khiển: Đóng – Mở - Dừng – Khóa – Mở khóa
4Lịch sử điều khiển- Lịch sử điều khiển và lịch sử cảm biến cửa được ghi lại để theo dõi quản lý trên điện thoại.
5Thông báo trạng thái cửa trên điện thoại- Giao diện điều khiển thể hiện cửa đang đóng mở.
- Thông báo chính xác trạng thái của cửa đang Đóng hoặc Mở thông qua cảm biến cửa mở rộng.
(Cần bổ sung cảm biến cửa để sử dụng tính năng này)
6Cảnh báo sự cố- Gọi điện và gửi cảnh báo về điện thoại khi cửa gặp vật cản khi đang đóng.
- Tự động dừng cửa khi gặp vật cản – Rất an toàn khi nhà có trẻ em hoặc người già
- Còi hú sẽ vang lên khi cửa gặp vật cản
(Cần đấu nối với cảm biến chống xô và còi hú để có tính năng này)
7Gọi điện cảnh báo khi cửa mở bất thường- Có thể cài đặt tự động gọi điện cảnh báo khi cửa mở bất thường (ví dụ vào ban đêm)
8Chia sẻ quyền sử dụng- Chia sẻ quyền sử dụng và có thể xóa quyền sử dụng với các thành viên khác trong gia đình.
- Không cần tốn kém mua tay khiển Remote mà các thành viên trong gia đình vẫn có thể chủ động điều khiển cửa một cách dễ dàng qua điện thoại.
9Hẹn giờ (chưa hỗ trợ)- Hẹn giờ để: Đóng - Dừng – Khóa thông qua ứng dụng trên điện thoại.
10Đảo chiều cửa- Tự động đảo chiều đóng/mở của cửa thông qua bộ điều khiển mà không cần nhấn nút Dừng khi cửa đang hoạt động. Tiết kiệm thời gian và rút ngắn thao tác điều khiển.
11Hình thức điều khiển- Điều khiển trực tiếp bằng nút cảm ứng trên bộ điều khiển
- Điều khiển thông qua Remote RF
- Điều khiển thông qua ứng dụng trên điện thoại thông minh
12Điều khiển bằng giọng nói- Hỗ trợ điều khiển thông qua các trợ lý ảo: Google assistant, Màn hình trung tâm Javis, Ứng dụng Javis Smart
13Kiểu dáng – Thiết kế- Dạng công tắc cảm ứng sang trọng.
- Bề mặt kính + Khung nhôm nguyên khối.
- Có đèn nền tại nút bấm hỗ trợ định vị, điều khiển dễ dàng hơn khi trời tối.
- Hỗ trợ điều khiển an toàn ngay khi khi tay ẩm ướt.
14Nguồn nuôi bộ điều khiển- Sử dụng nguồn điện xoay chiều 220v-50Hz để duy trì hoạt động.
15Điện áp cho Chống xô- Output - Điện 1 chiều, 5V
16Điện áp cho Còi hú- Output - Điện 1 chiều, 5V
17Điện áp cho Cảm biến cửa- Output - Điện 1 chiều, 5V
18Điện áp tại 5 chân điều khiển (Lên – Xuống – Nc – C- No)- Điện áp = 0V, điều khiển dạng tiếp điểm khô
19Kết nối không dây- Hỗ trợ kết nối Wifi 2.4G (Kết nối với bộ phát Wifi - Internet)
- Hỗ trợ kết nối Bluetooth (Kết nối với điện thoại)
- Hỗ trợ kết nối RF để kết nối với Remote RF
20Ứng dụng điều khiển- Điều khiển trên điện thoại thông qua ứng dụng Javis Smart trên cả 2 nền tảng Android và IOS
- Được thiết kế với giao diện trực quan, dễ dàng thao tác khi sử dụng điều khiển và cài đặt
21Tính tương thích- Phù hợp với tất cả các loại cửa cuốn thông dụng trên thị trường mà không làm mất các tính năng của cửa như: Tự dừng khi gặp vật cản (chống xô), dùng song song được với thiết bị điển khiển cũ……
22Bảo mật- Sử dụng ứng dụng Javis Smart do Javis phát triển
- Sever đặt trong nước
23Kết nối phụ kiện- Sản phẩm hỗ trợ kết nối các phụ kiện như: Remote RF, Cảm biến cửa, còi hú…

2. TỔNG QUAN VỀ BỘ ĐIỀU KHIỂN JAVIS PRO

Giao diện điều khiển trên điện thoại tại màn hình phòng
Giao diện điều khiển trên điện thoại tại màn hình chi tiết
Nút Reset và nút thêm Remote RF được đặt phía sau mặt kính (Lưu ý: Cắt nguồn điện trước khi lắp mặt kính vào bộ điều khiển để tránh loạn nút cảm ứng).
Mặt kính phía trước với các nút cảm ứng điều khiển: Lên – Dừng – Xuống
Mặt sau với nguồn vào 220v – 50Hz để duy trì hoạt động của bộ điều khiển; các dây tín hiệu để kết nối điều khiển cửa cuốn, kết nối với chống xô, kết nối còi hú, kết nối cảm biến cửa có dây.

3. SƠ ĐỒ ĐẤU NỐI:

3.1. Đối với loại cửa cuốn có tiếp điểm dừng là thường đóng (Nc)

Bản vẽ: NC 1.0 - Sơ đồ tổng quan cửa cuốn với động cơ AC-220v, nút bấm tường với tiếp điểm STOP loại thường đóng
Bản vẽ: NC 1.1 – Các bước thực hiện đấu nối – Giữ hộp điều khiển gốc và lắp thêm bộ điều khiển JAVIS PRO
Bản vẽ: NC 1.2 – Các bước thực hiện đấu nối – Bỏ hộp điều khiển RF và thay thế bằng bộ điều khiển JAVIS PRO

3.2. Đối với loại cửa cuốn có tiếp điểm dừng là thường mở (No)

Bản vẽ: NO 2.0 - Sơ đồ tổng quan cửa cuốn với động cơ DC, nút bấm tường với tiếp điểm STOP loại thường mở
Bản vẽ: NO 2.1 - Các bước thực hiện đấu nối – Giữ hộp điều khiển gốc và lắp thêm bộ điều khiển JAVIS PRO

4. Kết nối vào ứng dụng Javis Smart

Mục đích:

Tính năng này cho phép bạn kết nối 01 công tắc cửa cuốn Wifi Javis Pro vào ứng dụng Javis Smart. Để có thể bật, tắt trên ứng dụng.

Lưu ý:

Với phiên bản công tắc cửa cuốn Wifi Javis Pro mới chỉ hỗ trợ chế độ kết nối AP
Chỉ cần thao tác reset 1 lần 8smặc định sẽ vào chế độ kết nối AP (không cần reset 2 lần ).
Chỉ sử dụng sóng WIFI 2.4GHz
Điện thoại phải bật chế độ "Tự động kết nối" với mạng Wifi bạn muốn kết nối.
Bật chế độ "Tự động kết nối" trong phần cài đặt Wifi IOS
  • Kết nối điện thoại với mạng WiFi mà bạn muốn kết nối công tắc vào

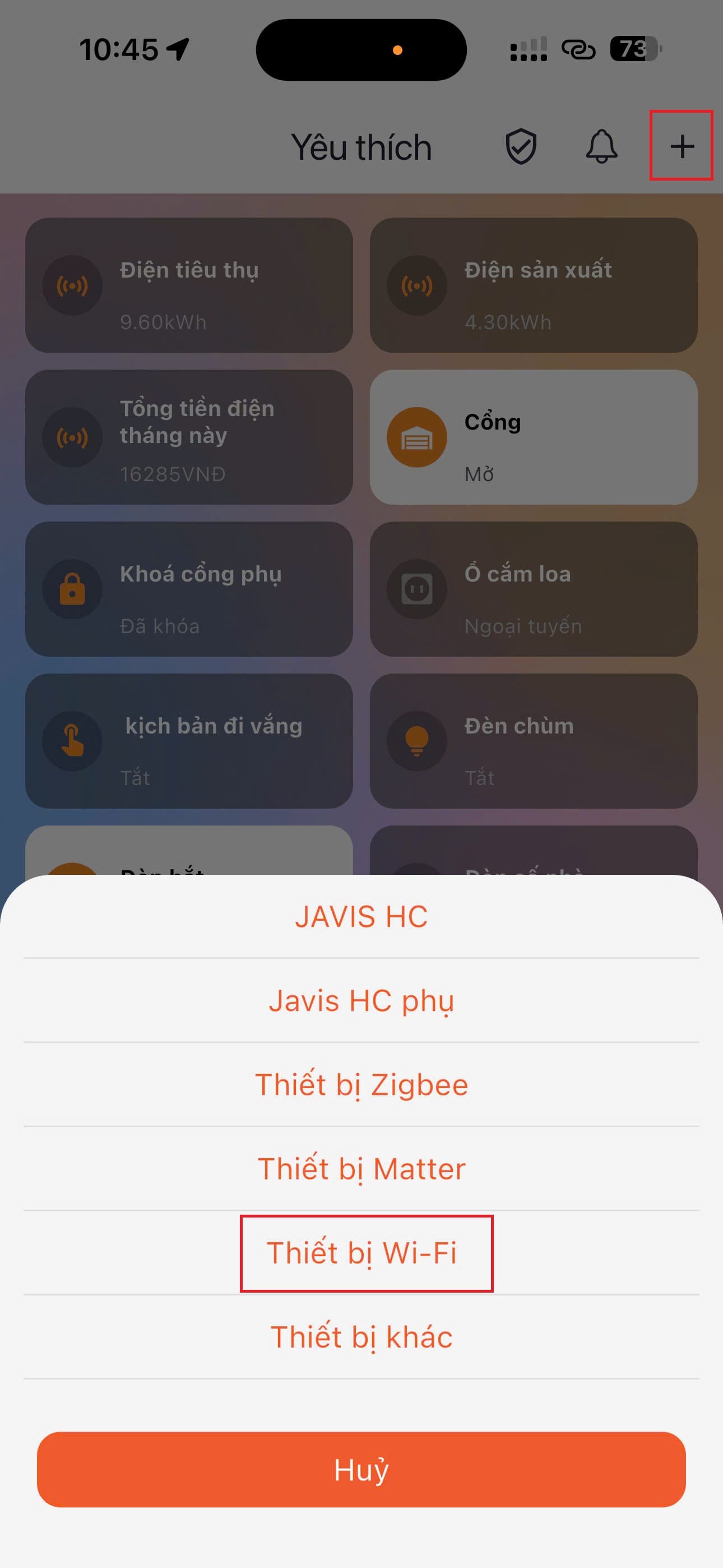

  • Tại màn hình chính của ứng dụng, chọn dấu “+”/ “Thiết bị Wi-Fi”
Điền tên và mật khẩu Wifi bạn muốn kết nối thiết bị vào


Tiến hành tháo mặt kính và thao tác trên công tắc:

Nhấn và giữ nút reset trên công tắc 8s, đến khi đèn trạng thái nháy liên tục thì nhả tay khỏi nút reset.

=> Lúc này, thiết bị sẽ phát ra 01 tên Wifi có dạng "JS_xxxxx". Bạn có thể kiểm tra trong phần kết nối wifi trong điện thoại, để đảm bảo thiết bị đã được đưa về trạng thái kết nối AP.

Vào phần Wifi trên điện thoại sẽ thấy 01 tên Wifi dạng "JS_xxxxxxxx" nghĩa là đã thao tác Reset thành công
Sẽ có 01 thông báo hỏi quyền kết nối wifi. Bạn tiến hành nhấn "Kết nối"
Ứng dụng sẽ hỏi lại có muốn kết nối vào mạng Wifi cũ không, tiến hành nhấn "Kết nối"
Nếu quá trình kết nối thành công. Trên ứng dụng Javis Smart sẽ hiện thông số của thiết bị. Nhấn "Lưu" để hoàn thành quá trình kết nối.

Thiết bị bạn vừa kết nối sẽ ở phía cuối danh sách. Nhấn vào để đổi tên, thêm vào phòng.
Tiến hành đổi tên, thêm vào phòng và nhấn Lưu lại.
Giao diện điều khiển cửa cuốn tại màn hình phòng

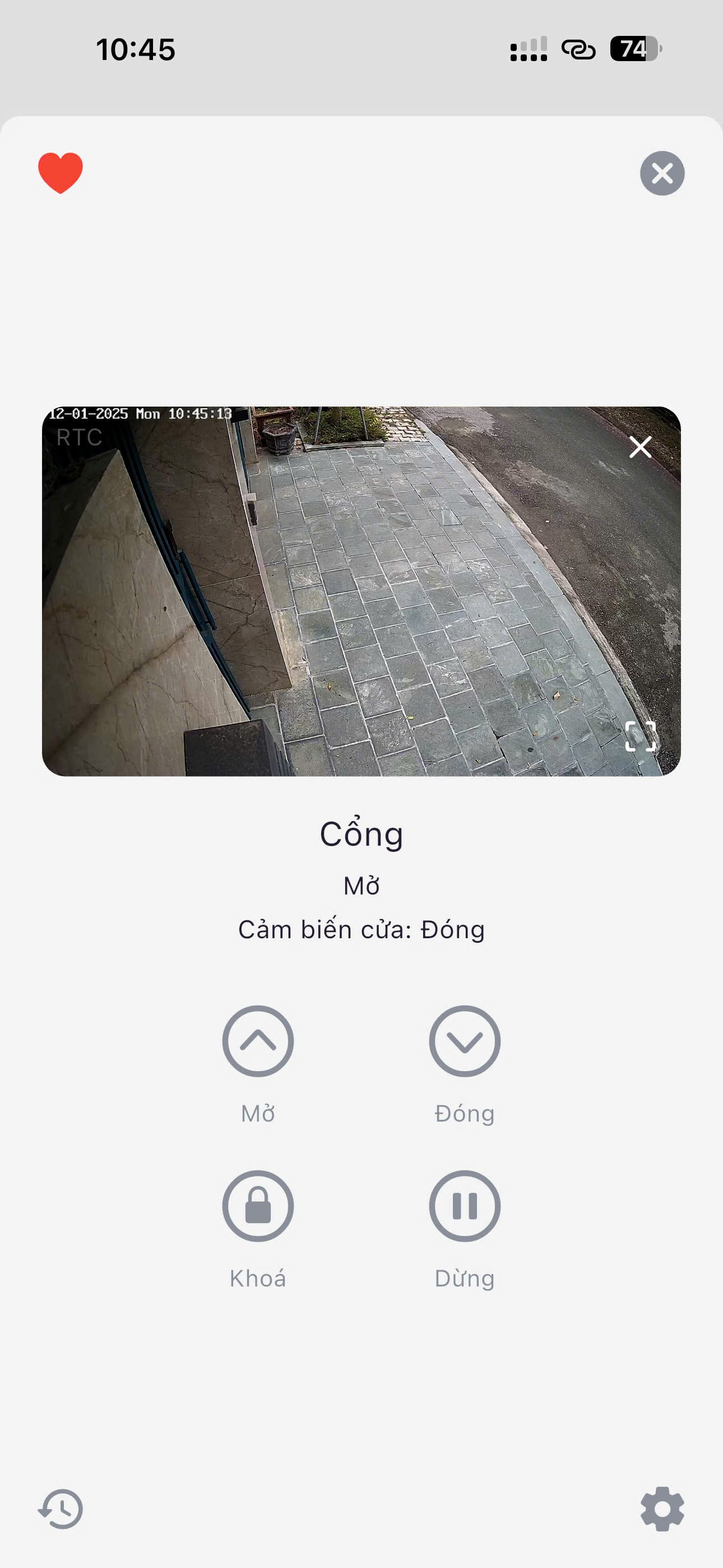

Khi bạn nhấn giữ vào Icon cửa cuốn, lúc này sẽ xuất hiện màn hình điều khiển chi tiết của thiết bị

5. Kết nối Remote RF mã nhảy với công tắc

5.1 Kết nối thêm Remote RF mới

Remote RF là 01 phụ kiện riêng, mặc định sẽ không bán kèm với công tắc.

 Kết nối Remote RF với bộ điều khiển cửa cuốn JAVIS Pro

Để vào chế độ thêm Remote RF:

Nhấn “nút thêm Remote RF” cho tới khi “đèn báo RF” sáng thì dừng nhấn.
Nhấn nút bất kỳ trên điều khiển từ xa (Remote RF) -> “đèn báo RF” sẽ tắt -> tiếp tục nhấn lại nút đó trên điều khiển từ xa -> “đèn báo RF” sẽ nháy 2 lần rồi tắt -> đã thêm Remote thành công.

- Sau khi thêm Remote RF thành công, thiết bị sẽ quay lại chế độ bình thường. Cần thêm Remote RF mới hãy thực hiện lại các thao tác trên.

- Sau khi vào chế độ thêm Remote RF, nếu thực hiện bất kỳ thao tác nào khác thì sau khoảng 30 giây chế độ này sẽ bị thoát và quay về chế độ bình thường.

5.2. Xóa các Remote RF đã kết nối

Ở chế độ bình thường -> nhấn “nút thêm Remote RF” trong khoảng 9 giây -> “đèn báo RF” sẽ sáng sau đó nháy sáng 4 lần -> lúc này tất cả các Remote đã lưu sẽ bị xóa.

- Trong trường hợp “đèn báo RF” không sáng, hãy dừng nhấn “nút thêm Remote RF”, đợi 30 giây và thực hiện lại thao tác trên.

5.3. Số lượng remote RF kết nối

- Có khả năng kết nối được tối đa 10 Remote RF.

- Khi cho kết nối nhiều hơn 10 thiết bị RF thì thiết bị thêm đầu tiên sẽ tự động xóa để thêm thiết bị mới.

Video các bước kết nối công tắc cửa cuốn WIFI PRO và cách thiết lập gọi điện cảnh báo:

6. Tạo liên kết bộ điều khiển cửa cuốn WIFI PRO với Javis HC

  • Mặc định khi công tắc điều khiển cửa cuốn dạng WIFI (WIFI PRO, USB, Module) khi kết nối vào ứng dụng Javis Smart thì sẽ điều khiển thiết bị trực tiếp qua Internet và không qua bộ điều khiển trung tâm Javis HC.
  • Khi đó các thiết bị này sẽ chỉ dùng để điều khiển, không thể liên kết với các thiết bị khác trong hệ sinh thái Javis như các cảm biến, bộ định vị ô tô thông minh ... để thực hiện các tự động hóa thông minh như tự mở cửa cuốn khi ô tô về nhà
  • Để có thể kết hợp với các thiết bị khác trong hệ sinh thái Javis làm các tự động hóa thông minh, bạn cần có 1 bộ trung tâm Javis HC và cần liên kết các công tắc cửa cuốn WIFI này vào bộ Javis HC nội mạng qua giao thức MQTT.
  • Khi kết nối các bộ điều khiển cửa cuốn WIFI vào Javis HC, trên ứng dụng Javis Smart sẽ có thêm 1 thiết bị điều khiển cửa cuốn mới mà tên có chứa chữ "mqtt". Khi đó trong app sẽ có 2 thiết bị có thể cùng điều khiển được cửa cuốn/cổng tự động của bạn. Tuy nhiên, chỉ có thiết bị mà tên có chứa "mqtt" mới có thể kết hợp với các thiết bị khác trong hệ sinh thái Javis để tạo tự động hóa, kịch bản thông minh.
  • Thông thường, nếu đã liên kết thiết bị cửa cuốn WIFI vào Javis HC thì có thể ẩn luôn cái công tắc cửa cuốn WIFI gốc đi bằng cách chọn phòng của thiết bị đó là "không xác định" để nó không hiển thị trong các phòng. Như vậy sẽ đỡ bị nhầm lẫn và đồng nhất điều khiển 1 chỗ.
