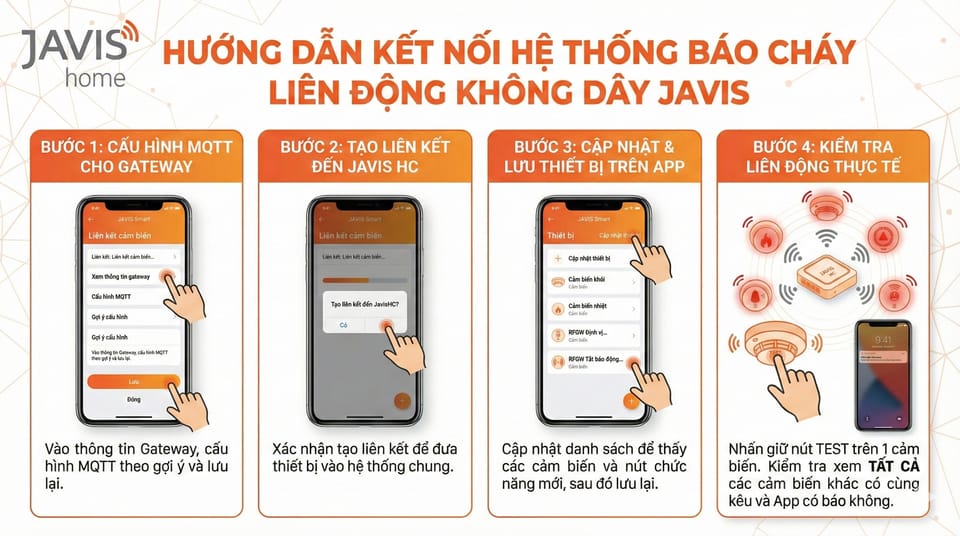

Hướng dẫn kết nối các thiết bị trong hệ thống báo cháy liên động không dây JAVIS
I. Các thiết bị cần kết nối
1. Bộ trung tâm JS-RF-GW
Thiết bị trung tâm model JS-RF-GW (Gateway) là cầu nối trung gian để kết nối các đầu báo cháy khói, đồng thời cung cấp các tính năng gửi thông báo và cuộc gọi khẩn cấp khi một trong các đầu báo phát hiện nguy cơ cháy nổ đến những người liên quan.
Thiết bị trung tâm model JS-RF-GW sử dụng kết nối WIFI và hỗ trợ đồng thời lên đến 40 thiết bị kết nối. Đặc biệt, thiết bị còn có khả năng thu thập trạng thái từ các thiết bị đầu báo khói, đầu báo nhiệt và cung cấp các thông tin như: Cảnh báo cháy sớm, cảnh báo nhiệt độ tăng cáo, cảnh báo pin yếu trên các đầu báo, kết nối với ứng dụng Javis Smart trên điện thoại di động.
2 . Đầu báo nhiệt model HM5-HW-T
Chức năng và ứng dụng đầu báo nhiệt không dây hay cảm biến nhiệt model :HM5-HW-T
- Đầu báo cháy nhiệt không dây model HM5-HW-T được trang bị cảm biến nhiệt có độ nhạy cao, hoạt động dựa trên nguyên lý tác động nhiệt. Khi nhiệt độ không khí tại vị trí lắp đặt đầu báo vượt quá ngưỡng nhiệt độ 54°C, hệ thống sẽ kích hoạt cảnh báo qua đèn và còi trên đầu báo cháy ngay lập tức.
- Đầu báo nhiệt model HM5W-HW-T sử dụng pin Lithium có độ bền lên tới 10 năm.
Thông qua ứng dụng Javis Smart trên điện thoại di động, khách hàng có thể theo dõi được lượng pin của đầu báo cháy nhiệt liên động không dây HM5-HW-T. Ứng dụng sẽ hiển thị 4 vạch pin tương ứng với 4 mức pin cơ bản 25, 50, 75, 100%
- Đầu báo khói model HM2SA-1W
Đầu báo khói liên động không dây model HM2SA-1W là một thiết bị thông minh, tiện ích và hiệu quả trong việc cảnh báo cháy sớm. Sản phẩm sử dụng công nghệ cảm biến quang hồng ngoại có độ chính xác cao, hạn chế báo giả, cho phép người dùng quản lý từ xa qua ứng dụng Javis Smart khi kết nối chung với bộ trung tâm JS-RF-GW.

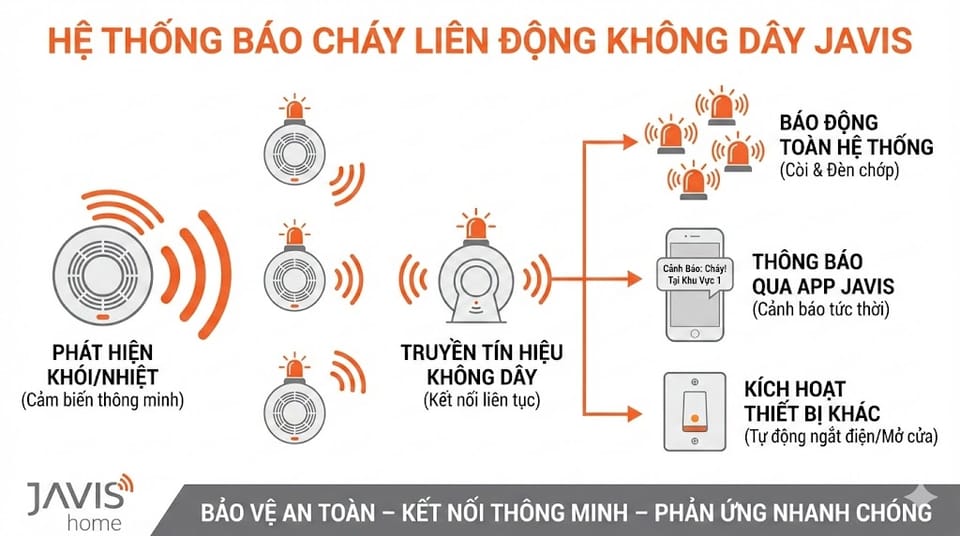

Các đầu báo khói có khả năng kết nối liên động với nhau, khi một đầu báo phát hiện khói thì sẽ tự động kích hoạt cảnh báo hú còi trên tất cả các đầu báo khác trong hệ thống, đồng thời gửi tín hiệu đến bộ trung tâm JS-RF-GW để gửi thông báo và cuộc gọi điến những người liên quan.
4. Cảm biến khí CO model HM-720ES-W
Cảm biến khí CO liên động không dây model HM-720ES-W dùng để kiểm soát nồng độ khí CO và phát tín hiệu cảnh báo liên động đến các đầu báo khác trong cùng hệ thống. Sản phẩm sử dụng công nghệ cảm biến quang hồng ngoại có độ chính xác cao, hạn chế báo giả, cho phép người dùng quản lý từ xa qua ứng dụng Javis Smart.
5. Điều khiển từ xa model M420-124C
Điều khiển (remote) không dây là thiết bị giúp kiểm tra và định vị nhanh các đầu báo trong hệ thống báo cháy cục bộ liên động không dây (đầu báo nhiệt, đầu báo khói).
Người dùng có thể sử dụng remote không dây này để test định kỳ các đầu báo xem có hoạt động bình thường hay không. Ngoài ra, khi xảy ra sự cố cháy nổ thì có thể dùng remote này để định vị chính xác vị trí xảy ra sự cố hoặc tắt các chuông báo.
- Kết nối không dây tiên tiến
- Chức năng kiểm tra và tắt cảnh báo
- Sử dụng pin có tuổi thọ lên tới 3 năm
- Thiết kế thông minh và thời trang
II. Cách kết nối bộ gateway model JS-RF-GW
- Trên thiết bị : Dùng que chọc sim để nhấn nút reset trong vòng 7 giây, đèn báo trên gateway nhấp nháy đỏ thì nhả tay ra.
- Đảm bảo điện thoại cài đặt ứng dụng Javis Smart đang kết nối vào mạng WIFI 2.4G.
- Trên app Javis Smart : Chọn + \ Thiết bị wifi \ chế độ AP \ nhập tên wifi và password \ Tìm kiếm
- Chọn kết nối với thiết bị được tìm thấy \ Bấm Lưu thiết bị ( Kết nối vào app xong thì đèn Led trên thiết bị chuyển màu xanh)
Thiết bị được lưu có tên mặc định là “ Rf fire gateway 1”
III. Cách kết nối cảm biến nhiệt model : HM5W-HW-T
- Trên app Javis Smart ta bấm giữ vào gateway “ Rf fire gateway 1” đã kết nối vào app từ trước \ chọn thêm thiết bị
- Tại đây bạn tùy chọn thêm ( Cảm biến khói\ Cảm biến khí CO \ Cảm biến nhiệt \ Điều khiển từ xa)
Thao tác bật chế độ kết nối cho cảm biến nhiệt (đầu báo nhiệt): Nhấn nhanh nút Test 2 lần, lần thứ 3 giữ 2s, đèn led trên cảm biến nháy xanh thì nhả tay ra.
- Trên App Javis smart bạn bấm “tiếp theo” sẽ thấy thiết bị đang được tìm kiếm.
- Thiết bị được tìm thấy sẽ tự động Lưu trên danh sách thiết bị.
(Đã có 1 thiết bị được thêm)
IV. Cách kết nối cảm biến khói model HM2SA-1W
- Trên app Javis Smart ta bấm giữ vào gateway “ Rf fire gateway 1” đã kết nối vào app từ trước \ chọn thêm thiết bị\ chọn Cảm biến khói
- Trên thiết bị nhấn nhanh 2 lần vào phím reset ( mặt trên thiết bị ), lần thứ 3 giữ 2s : Đèn led nháy màu xanh và phát ra tiếng bíp nhỏ thì nhả tay ra.
- Trên app javis smart chọn : “Tiếp theo” để dò tìm thiết bị
- Thiết bị được tìm thấy sẽ tự động Lưu trên danh sách thiết bị.
Lưu ý:
Có thể kết nối liên tiếp nhiều đầu báo khói hoặc đầu báo nhiệt, đầu báo CO, remote đồng thời khi đang mở màn hình Dò tìm thiết bị.
Hệ thống tự động đóng chế độ kết nối đầu báo vào gateway sau thời gian 1 phút
V. Cách kết nối cảm biến khí CO model HM-720ES-W
Trên điện thoại chọn mục thêm thiết bị\ chọn Cảm biến khí CO ( Tương tự như kết nối đầu báo nhiệt)
- Trên thiết bị nhấn nhanh 2 lần vào phím reset ( mặt đầu trên thiết bị ), lần thứ 3 giữ 2s : Đèn led nháy màu xanh thì nhả tay ra
- Trên app javis smart chọn : “Tiếp theo” để dò tìm thiết bị
- Thiết bị được tìm thấy sẽ tự động Lưu trên danh sách thiết bị.
VI. Cách kết nối điều khiển từ xa M420-124C
- Trên app javis smart ta bấm giữ vào thiết bị “ Rf fire gateway 1” \ chọn thêm thiết bị \ chọn Điều khiển từ xa\
- Dùng que chọc 2 lần vào nút reset ( ở phía đầu remote), lần thứ 3 giữ 2s sẽ thấy đèn led nháy xanh \ Chọn “ tiếp theo”
- Bạn sẽ thấy thiết bị đang được tìm kiếm. Thiết bị sẽ tự động lưu trên danh sách thiết bị
- Phím TEST trên remote khi bấm chọn để kiểm tra chuông báo của các thiết bị. Khi bấm nút TEST thì tất cả các đầu báo sẽ kêu.
- Phím LOCATE trên remote sử dụng khi có sự cố cháy nổ xảy ra. Bấm nút LOCATE thì các đầu báo liên động khác tắt đi chỉ giữ lại đầu báo sự cố kêu. Khi đó người dùng sẽ biết chính xác vị trí sự cố.
- Phím HUSH : Khi phát hiện sự cố cháy nổ và có còi báo động , bấm nút HUSH sẽ tắt tất cả các còi báo động. Thông thường sẽ chỉ bấm HUSH sau khi bấm LOCATE và xác định được chính xác vị trí xảy ra sự cố.
Các lưu ý:
- Ở trạng thái bình thường gateway đã kết nối có hiển thị trạng thái “ trực tuyến”
- Ở trạng thái bình thường thiết bị ( đầu báo nhiệt , đầu báo khói hay báo khí CO) cứ sau 53 giây đèn led màu đỏ sẽ nháy 1 lần.
- Trên app Javis smart bạn có thể dùng chức năng “ Kiểm tra mạng” để kiểm tra thiết bị có đang online hay không
- Dùng chức năng kiểm tra âm thanh để xem các chuông báo có hoạt động hay không. Thường thực hiện thao tác này 1 tháng 1 lần để kiểm tra các đầu báo.
- Trên màn hình bộ Gateway luôn hiển thị số thiết bị đã kết nối và số thiết bị có sự cố , bạn chỉ cần bấm chọn để kiểm tra.
- Khi 1 đầu báo sảy ra sự cố ví dụ 1 đầu báo khói: Bạn sẽ nhận được thông báo từ hệ thống" Đã phát hiện khói- Hãy kiểm tra các thiết bị trong nhà- Hãy kiểm tra ngay". Mở app Javis smart bạn có thể kiểm tra bấm nút tắt âm thanh hoặc nút "Vị trí sự cố" để biết chính xác đầu báo có sự cố ( như ảnh dưới đây)
VII. Cách bố trí lắp đặt
Hệ thống báo cháy cục bộ liên động không dây Javis là giải pháp tối ưu cho việc bảo vệ an toàn PCCC cho gia đình và các không gian có diện tích vừa và nhỏ. Với khả năng liên kết đến 40 thiết bị cùng lúc, hệ thống này mang đến sự an toàn tối đa, giúp cảnh báo cháy sớm hiệu quả.
Với thời lượng pin của các đầu báo lên tới 10 năm giúp cho hệ thống hoạt động ổn định trong thời gian dài mà không cần công tác bảo trì, thay pin. Các đầu báo kết nối không dây nên dễ dàng lắp đặt trên các hạ tầng sẵn có mà không cần đi dây, đục phá tường.
Các đầu báo cháy khói có tem chứng nhận PCCC theo tiêu chuẩn 3890:2023 của Bộ công An, đảm bảo đầy đủ các tiêu chuẩn PCCC hiện nay.
- Bộ thiết bị này sẽ đáp ứng được cho nhà dưới 7 tầng (tùy độ dày của trần và chiều cao nhà), hiệu quả nhất là 4-5 tầng, có thể triển khai ở các căn hộ chung cư, chung cư mini, nhà xưởng, kho, nhà để xe, nhà riêng, biệt thự...
- Diện tích bảo vệ hiệu quả các đầu báo:
+ Đầu báo khói: < 40m2
+ Đầu báo nhiệt: < 25m2
- Cách bố trí đầu báo:
+ Mỗi phòng 1 đầu báo khói, phòng diện tích lớn hơn 40m2 thì nhân theo diện tích để ra số lượng đầu báo
+ Đầu báo nhiệt sẽ lắp ở bếp, nhà để xe, kho có vật liệu dễ tạo ra bụi bẩn (thức ăn gia súc,bột ngũ cốc, vật liệu tỏa bụi.....)
+ Chú ý trong trường hợp bố trí các đầu báo trên phần mái vát thì nên tránh bố trí ở phần đỉnh chóp mà để cách đỉnh chóp tối thiểu 90cm
VIII. Cách kiểm tra thiết bị định kỳ
- Cách 1: Dùng remote bấm nút TEST 1 lần, các đầu báo đều có đèn xanh nhấp nháy và hú còi là thiết bị đang hoạt động
- Cách 2: Dùng tay bấm vào nút Reset trên mặt đầu báo thì đều có tiếng tít là thiết bị đang hoạt động
- Cách 3: Dùng ứng dụng Javis smart : Chọn Danh sách thiết bị đã kết nối vào bộ trung tâm . Tại đây bạn bấm " Kiểm tra mạng” để kiểm tra thiết bị có đang online hay không .Bạn bấm chức năng" kiểm tra âm thanh" để xem các chuông báo có hoạt động hay không.Khuyến cáo bạn nên thực hiện thao tác này 1 tháng 1 lần để kiểm tra các đầu báo.
IX. Tổng hợp cách reset khôi phục cài đặt gốc và kết nối các thiết bị
