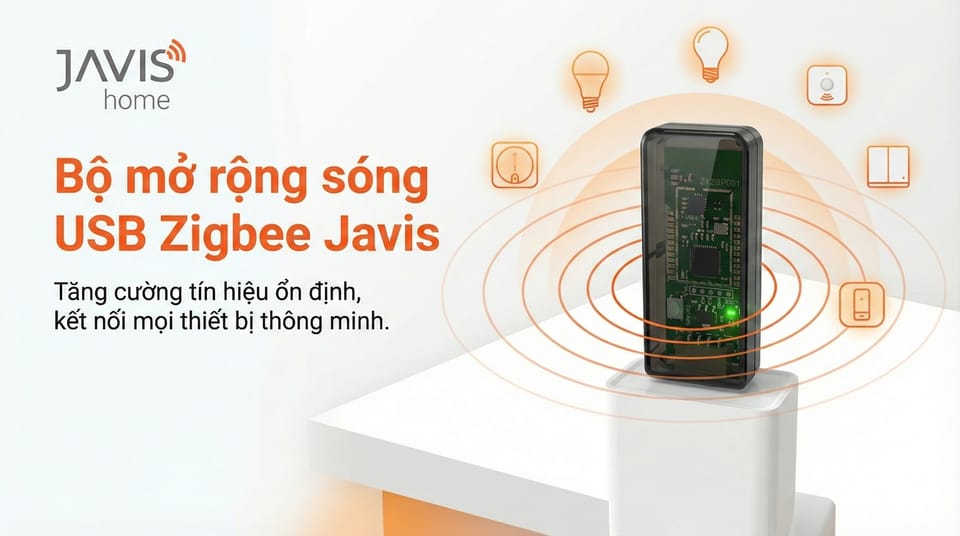

Hướng dẫn setup bộ mở rộng sóng zigbee 3.0 USB vỏ nhôm

Cập nhật lúc

Các bước kết nối mở rộng sóng Zigbee 3.0 :

Bước 1: Cần đảm bảo các nội sau được thực hiện trước :

  • Trong ứng dụng JAVIS SMART đã liên kết với bộ JAVIS HC
  • Cắm dây Lan kết nối từ bộ trung tâm Javis HC với Modem
  • Kết nối điện thoại với mạng Wifi cùng chung mạng nội bộ với bộ trung tâm JAVIS HC (điện thoại và HC cùng 1 lớp mạng hay cùng dải IP nội mạng).
  • Trên ứng dụng Javis Smart đã có thể điều khiển bật, tắt công tắc "Kết nối Zigbee" ở màn hình phòng "Tất cả".

Bước 2: Cấp nguồn cho thiết bị USB ( Power Adapter dùng loại đầu ra Output 5.0V)

Trường hợp 1:

Với router chưa kết nối vào Javis HC lần nàothì mặc định đang ở chế độ reset. Chỉ cần tiến hành cắm nguồn cho thiết bị.)

  • Từ màn hình chính của ứng dụng bật chế độ pair : Chọn dấu "+" góc phải trên Chọn "Thiết bị Zigbee"

  • Giữ nguyên màn hình trên ứng dụng Javis Smart ( các chấm tròn đang xoay tìm kiếm), quay trở lại thao tác trên Web quản lý bộ trung tâm HC chờ khoảng 30 giây thiết bị tự động cập nhật trên hệ thống.

Trường hợp 2:

Với router đã kết nối vào App Javis HC một lần thì chúng ta cần thao tác như sau:

1 – Mở nắp tách riêng nắp nhựa của bộ USB

2- Thao tác cấp nguồn cho USB ( sẽ có 1 đèn xanh và 1 đèn đỏ sáng )

3- Bật chế độ pair trên app Javis Smart

4- Bấm giữ nút Boot trên Router 8 giây rồi nhả tay ra ( lúc này đèn xanh nhấp nháy)

5 - Chờ khoảng 30 giây thiết bị tự động cập nhật trên hệ thống.

Lưu ý:

  • Mở rộng sóng này sẽ không hiển thị lên ứng dụng Javis Smart.
  • Mở rộng sóng này hiển thị trong menu Zigbee2mqtt trên Web của hệ thống quản lý bộ trung tâm Javis HC.
