Hướng dẫn lắp đặt hàng rào điện tử không dây.

Cập nhật lúc
Hướng dẫn lắp đặt hàng rào điện tử không dây.

Bước 1: Tháo 1 trong 2 đầu bịt của beam ra để có thể lấy được phần mạch phía bên trong

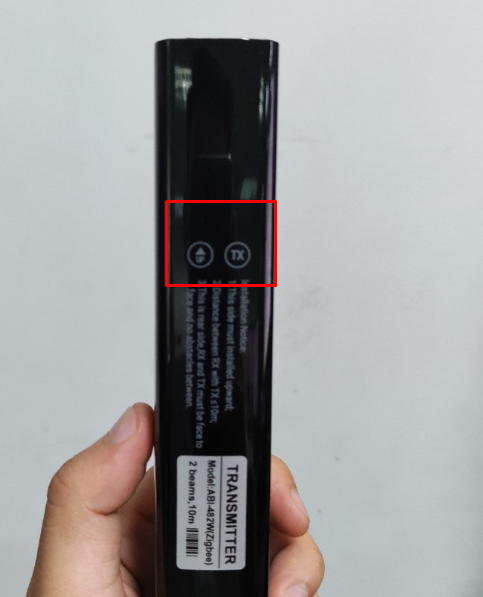

  • Lật phía sau của thanh pin, sẽ thấy mũi tên up
  • 1 tay cầm vào thay beam, 1 tay cầm vào đầu bịt của beam và tiến hành tháo đầu bịt beam ra
  • Khi tháo đầu bịt thanh beam, sẽ thấy nút cao su màu cam, tiến hành tháo nốt nút cao su đó ra sẽ lấy được mạch màu đỏ bên trong

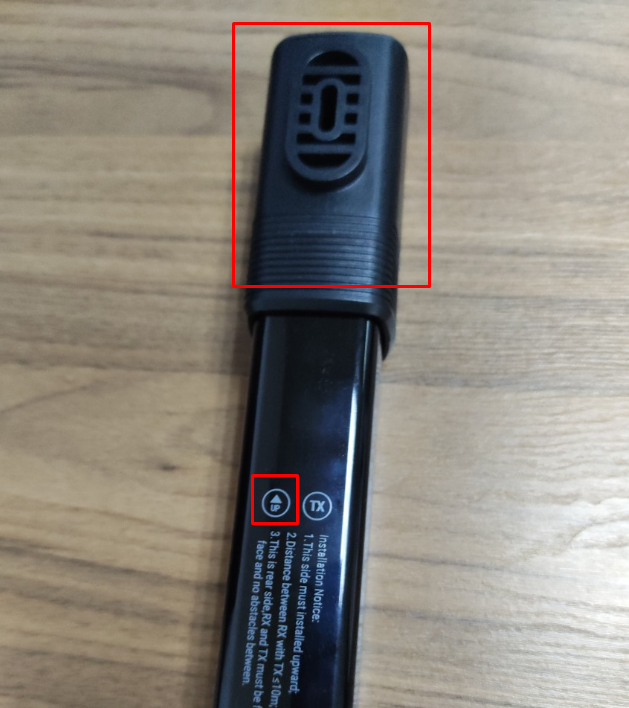

Tháo đấu phía đầu "Up"
Tháo nút cao su màu cam
Rút mạch phía trong ra

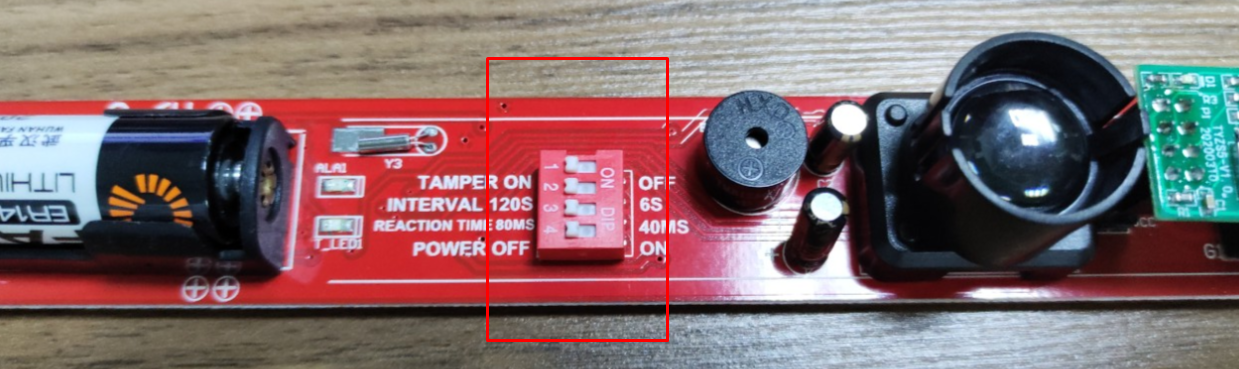

Bước 2: Cấu hình bằng công tắc cứng trên từng thanh beam

Với thanh Transmitter (TX):

Gạt vị trí các công tắc tương ứng như sau:

bật nguồn cho beam



  • TAMPER: ON (Bật, tắt còi cảnh báo gắn trên main. Còi này khi có người đi qua sẽ kêu tít cái hoặc dùng để căn chỉnh khi lắp beam. Ban đầu khi lắp đặt phải bật lên)
  • TRANSMIT POWER: L (Khoảng cách truyền xa hay gần)
  • POWER: ON (Công tắc nguồn của thanh beam

Với thanh RECEIVER(RX):

Gạt vị trí các công tắc tương ứng như sau:

Bật nguồn cho beam


  • TAMPER: ON (Bật, tắt còi cảnh báo gắn trên main. Còi này khi có người đi qua sẽ kêu tít cái hoặc dùng để căn chỉnh khi lắp beam. Ban đầu khi lắp đặt phải bật lên)
  • INTERVAL: 6S (Thời gian vòng quét tiếp theo sau khi thanh beam đã được phát hiện)
  • REACTION TIME: 40MS (Thời gian kích hoạt báo động khi có người cắt qua)
  • POWER: ON (Công tắc nguồn của thanh beam

Bước 3: Kết nối thanh beam vào app JAVIS SAMRT

  • Tháo hẳn main màu đỏ của thanh beam RX ra sẽ thấy 1 modum như hình dưới
Nút reset để kết nối vào app Javis Smart
  • Nhấn giữ vào nút reset màu đỏ đến khi đèn reset nháy liên tục
  • Trên app Javis Smart, tại màn hình Yêu thích chọn dấu + góc phải trên > Thiết bị Zigbee và đợi để cho thiết bị kết nối vào hệ thống.
  • Khi beam được kết nối vào hệ thống sẽ có dạng 1 cảm biến cửa.
  • Nhấn lưu lại để hoàn thành việc kết nối.

Bước 4: Lắp đặt lên tường



  • Tiến hành lắp lại mạch vào trong thanh beam, lưu ý chiều của main màu đỏ và vỏ
  • Phía trên main màu đỏ có mũi tên, lắp đúng chiều mũi tên hướng lên đúng với trên vỏ của beam

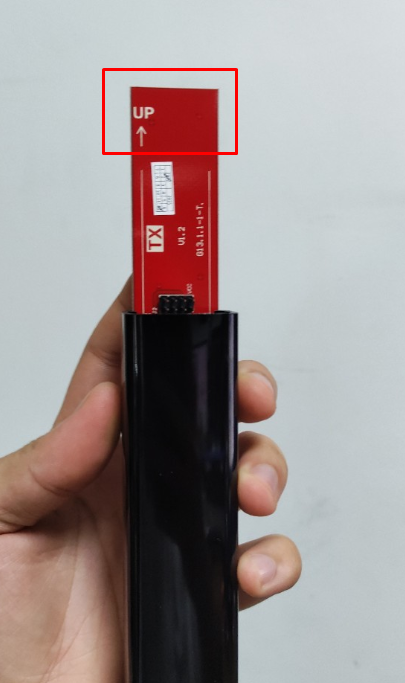

Mũi tên mạch phía trong
Mũi tên trên vỏ



  • Lắp lại cao su màu cam và đầu bịt như cũ
  • Để ý trên đầu bịt sẽ có 2 phần 1 và 2 như hình bên dưới
Tháo vỏ ra để bắt vít

· Tiến hành tách 2 phần này ra bằng cách trượt phần 1 lên phía trên.

· Khi tháo ra sẽ thấy phần lỗ để cúng ta có thể bắt vít, thao tác tương tự với các đầu bịt còn lại. Lưu ý: tháo lắp ra ở vị trí nào, phải lắp lại đúng vị trí đó

· Tiến hành đánh dấu và lắp 2 thanh beam lên tường

· Đo và lấy dấu sao cho 2 thanh beam cao bằng nhau, nhìn thấy nhau và khoảng cách ở giữa không có vật cả

· Lắp 1 thanh beam lên tường trước (Lắp cả 2 lắp bịt 2 đầu)

· Với con beam thứ 2 thì sẽ đứng về 1 phía sao cho không chắn mặt phía trước của beam

· Tiến hành tháo hết lắp bịt 2 đầu của thanh beam thứ 2 ra

· Tiến hành chỉnh beam sao cho không nghe thấy tiếng tít tít nữa nghĩa là 2 thanh beam đã nhìn thấy nhau

· Có thể mở app Javis Smart để quan sát cảm biến cửa ứng với Beam vừa thêm vào và nhờ 1 người đi cắt qua beam xem cảm biến cửa đã chuyển trạng thái từ mở qua đóng chưa (việc chuyển trạng thái này diễn ra rất nhanh)

· Nếu beam đã hoạt động thì tiến hành đánh dấu, khoan lỗ và bắt beam lên tường và lắp lại lắp bị đầu của 2 thanh beam.

Bước 5: Tạo tự động hóa và kịch bản báo động tương ứng với cảm biến cửa ứng với thanh beam vừa lắp đặt
