Hướng dẫn kết nối rèm A-OK Zigbee chạy Pin

Lưu ý quan trọng: Tài liệu này áp dụng cho motor A-OK dòng rèm cuốn dùng pin có Zigbee/RF (ví dụ AM25/AM28 kiểu Tuya Zigbee) và remote có các nút UP / STOP / DOWN cùng nút PROG/P2 ở mặt sau. Một số firmware có thể hơi khác; nếu thao tác không khớp, cần đối chiếu đúng model thực tế.

1. Nhận biết nút thao tác

• Nút PROG trên đầu motor: dùng để bật/chương trình hóa motor, cho phép ghép remote hoặc vào chế độ pairing Zigbee.
• Nút PROG/P2 phía sau remote: dùng để cài đặt giới hạn, preset và một số tác vụ lập trình.
• Nút UP ▲ / STOP ■ / DOWN ▼ trên remote: dùng để điều khiển và thực hiện một số thao tác cài đặt.
• “Motor jog” = motor nhúc nhích/quay nhẹ qua lại để xác nhận lệnh.

2. Ghép remote đầu tiên với motor

• Bật motor.
• Nhấn giữ nút PROG trên đầu motor khoảng 1 giây, đến khi motor jog 1 lần.
• Trong vòng khoảng 10 giây, bấm nút UP ▲ trên remote (đúng channel cần dùng nếu là remote nhiều kênh).
• Motor jog thêm 1 lần → ghép thành công.

Tóm tắt: PROG trên motor ~1 giây → motor jog → bấm UP trên remote → motor jog → pair xong.

3. Thêm remote hoặc thêm channel mới khi motor đã có remote hoạt động

• Trên remote đang điều khiển được motor, giữ nút STOP khoảng 5 giây.
• Motor jog 1 lần → vào chế độ lập trình.
• Trên remote/channel mới, bấm UP ▲ 1 lần.
• Motor jog 1 lần → thêm remote/channel thành công.

4. Khắc phục lỗi bấm lên/xuống chỉ nhúc nhích một đoạn ngắn

Hiện tượng: bấm UP/DOWN ngắn thì rèm chỉ chạy một đoạn ngắn; phải giữ nút thì rèm mới chạy dài.

Nguyên nhân thường gặp: motor đang ở chế độ Jog/Inching hoặc chưa hoàn tất cài giới hạn trên/dưới.

Cách xử lý khuyến nghị:

• Trước tiên kiểm tra và cài đủ giới hạn trên + dưới cho motor.
• Nếu đã cài đủ 2 giới hạn mà vẫn bị nhúc nhích, chuyển chế độ Jog/Inching sang Continuous/Interlock như sau:
• Giữ STOP khoảng 5 giây → motor jog 1 lần.
• Bấm STOP 1 lần ngắn → motor jog 1 lần.
• Thử bấm UP hoặc DOWN 1 lần. Nếu vẫn chưa đúng, lặp lại thao tác trên để toggle lại chế độ.

Tóm tắt: STOP giữ 5 giây → motor jog → bấm STOP 1 lần → motor jog → thử lại.

5. Đảo chiều motor

• Giữ STOP khoảng 5 giây → motor jog 1 lần.
• Bấm DOWN ▼ 1 lần.
• Motor jog 1 lần → chiều quay đã đảo.

Dùng khi: bấm UP mà rèm lại đi xuống, hoặc bấm DOWN mà rèm lại đi lên.

6. Cài giới hạn dưới và trên

Lưu ý: có nhiều biến thể firmware, nhưng quy trình thực tế nên làm theo logic: đưa motor vào chế độ cài limit → đưa rèm đến vị trí mong muốn → lưu bằng nút PROG/P2 sau remote.

Cài giới hạn dưới:

• Nhấn PROG/P2 ở mặt sau remote khoảng 1 giây → motor jog.
• Dùng UP/DOWN đưa rèm đến vị trí dưới mong muốn.
• Nhấn PROG/P2 khoảng 1 giây để lưu → motor jog.

Cài giới hạn trên:

• Dùng UP đưa rèm lên vị trí trên mong muốn.
• Nhấn PROG/P2 khoảng 1 giây → motor jog.
• Nhấn PROG/P2 thêm 1 lần nữa để hoàn tất → motor jog.

Khuyến nghị cho kỹ thuật JAVIS: Sau khi pair remote xong, nên cài ngay 2 giới hạn trên/dưới trước khi bàn giao, vì nếu chưa cài giới hạn thì motor có thể chạy kiểu nhúc nhích.

7. Cài vị trí giữa (preset/middle limit)

• Đưa rèm đến vị trí muốn dừng giữa chừng.
• Nhấn PROG/P2 khoảng 1 giây → motor jog.
• Nhấn PROG/P2 thêm 1 lần nữa → motor jog → lưu vị trí giữa.

Ghi chú: một số bản AM25 hỗ trợ nhiều vị trí trung gian; tuy nhiên đội kỹ thuật chỉ nên dùng khi thực sự cần để tránh người dùng cuối khó hiểu.

8. Xóa vị trí giữa

• Cho rèm chạy đúng đến vị trí giữa cần xóa.
• Giữ PROG/P2 khoảng 7 giây.
• Motor sẽ jog ở khoảng giây đầu và jog thêm lần nữa gần cuối → thả nút.
• Vị trí giữa được xóa.

9. Reset motor / xóa toàn bộ cài đặt

• Giữ STOP khoảng 5 giây → motor jog.
• Trong vòng 10 giây tiếp theo, giữ PROG/P2 ở mặt sau remote khoảng 7 giây.
• Motor jog lần đầu ở khoảng giây đầu và jog lần nữa gần cuối → reset hoàn tất.

Lưu ý: chỉ reset khi thật sự cần, vì thao tác này sẽ làm mất các cài đặt đã lưu.

10. Bật chế độ pair Zigbee trên app Javis Smart

• Đưa gateway/coordinator Zigbee vào chế độ cho phép thêm thiết bị (Permit Join / Add Device).
• Trên motor, nhấn nhanh nút PROG 4 lần, đến lần thứ 5 thì nhấn giữ khoảng 3 giây.
• Motor jog → motor đã vào chế độ pairing Zigbee.
• Chờ gateway tìm thấy thiết bị.

Tóm tắt: PROG – PROG – PROG – PROG – PROG giữ 3 giây.

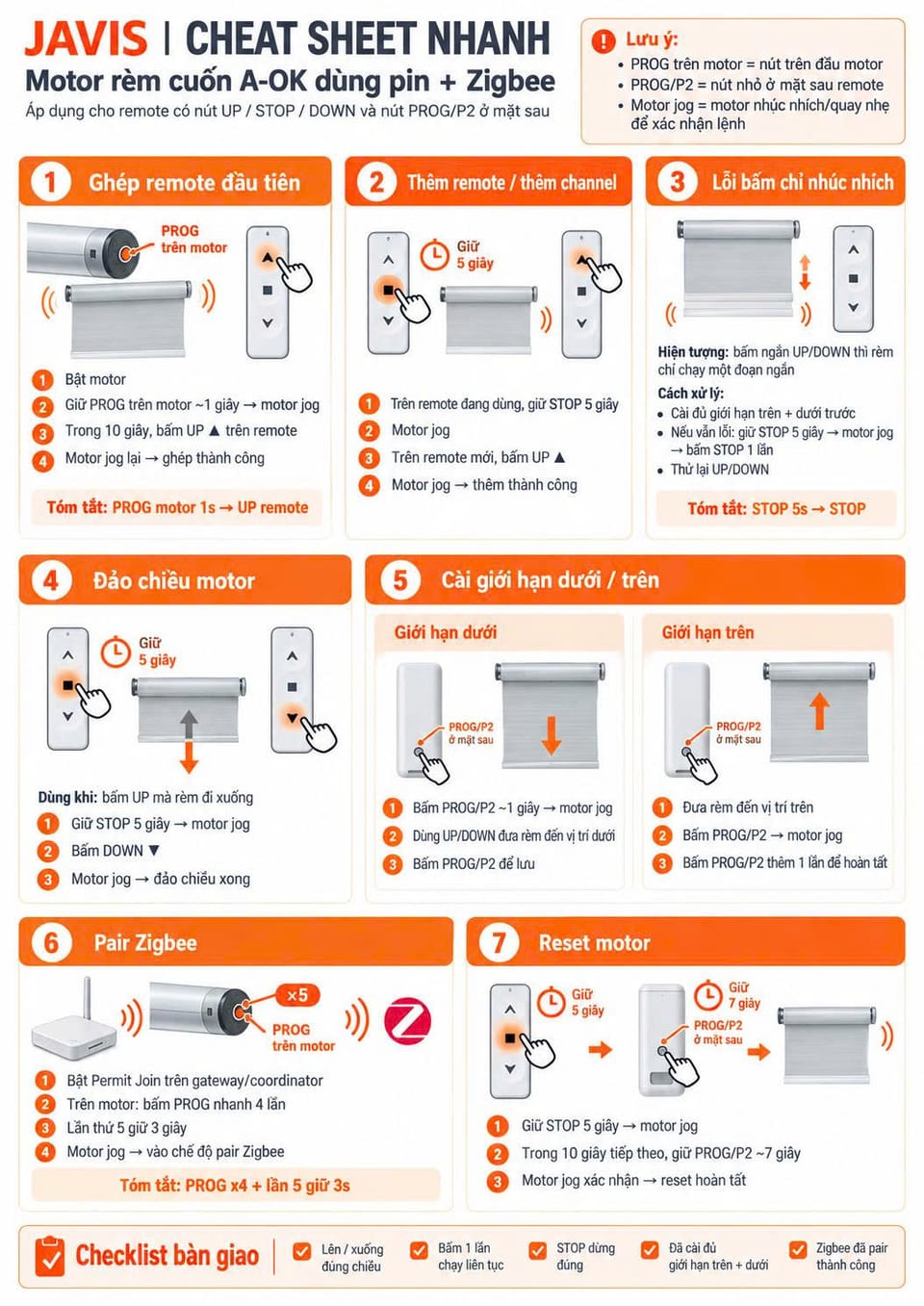

11. Bảng cheat sheet thao tác nhanh

12. Ghi chú triển khai cho JAVIS

• Khi bàn giao, nên test đủ 5 mục: lên/xuống, dừng, đổi chiều đúng, chạy một chạm liên tục, và gateway Zigbee đã nhận thiết bị.
• Nếu motor vừa pair remote xong mà bấm chỉ nhúc nhích, ưu tiên kiểm tra giới hạn trên/dưới trước khi reset.
• Nên lưu đúng model motor và model remote dùng thực tế của từng dự án để tránh nhầm tài liệu giữa các firmware A-OK khác nhau.
