Hướng dẫn kết nối bộ LOGO SIEMENS vào hệ sinh thái JAVIS

Cập nhật lúc 30 Th01 2024

Mục đích:

Với việc kết nối bộ gateway thông minh LOGO Siemens vào Hệ sinh thái JAVIS, bạn có thể biết các thiết bị không thông minh như công tắc, cảm biến thông thường thành các thiết bị thông minh
Với 1 bộ LOGO khi kết nối vào JAVIS, bạn sẽ có 1 thiết bị có khả năng điều khiển 4 kênh relay đầu ra và 8 cảm biến Analog đầu vào. Điều này tương đương với việc bạn có thể điều khiển được 4 lộ đèn độc lập và nhận dữ liệu đầu vào từ 8 cảm biến cửa/chuyển động/khói khác nhau
Các cảm biến và công tắc từ bộ LOGO sau khi kết nối vào JAVIS có thể kết hợp với các thiết bị khác trong hệ sinh thái JAVIS tương tự như các thiết bị không dây kết nối Zigbee
Thiết bị LOGO sử dụng kết nối dây, hoạt động bền bỉ, lâu dài, kết nối qua mạng LAN nên có độ ổn định cao, phù hợp với các công trình như nhà máy, xí nghiệp, văn phòng, khách sạn, biệt thự ..

1. Các bước chuẩn bị

Tải phần mềm Logo Soft 8.3 (không dùng bản 8.2 trở xuống vì sẽ gặp lỗi kết nối) và tiến hành cài đặt

https://plc247.com/download-logo-soft-comfort-v8-3-full-version/

Cần cài đặt theo thứ tự bản 7.0 trước. Sau đó mở ứng dụng LOGO phiên bản 7.0 một lần, sau đó mới cài tiếp bản Logo Soft 8.3 thì mới được.

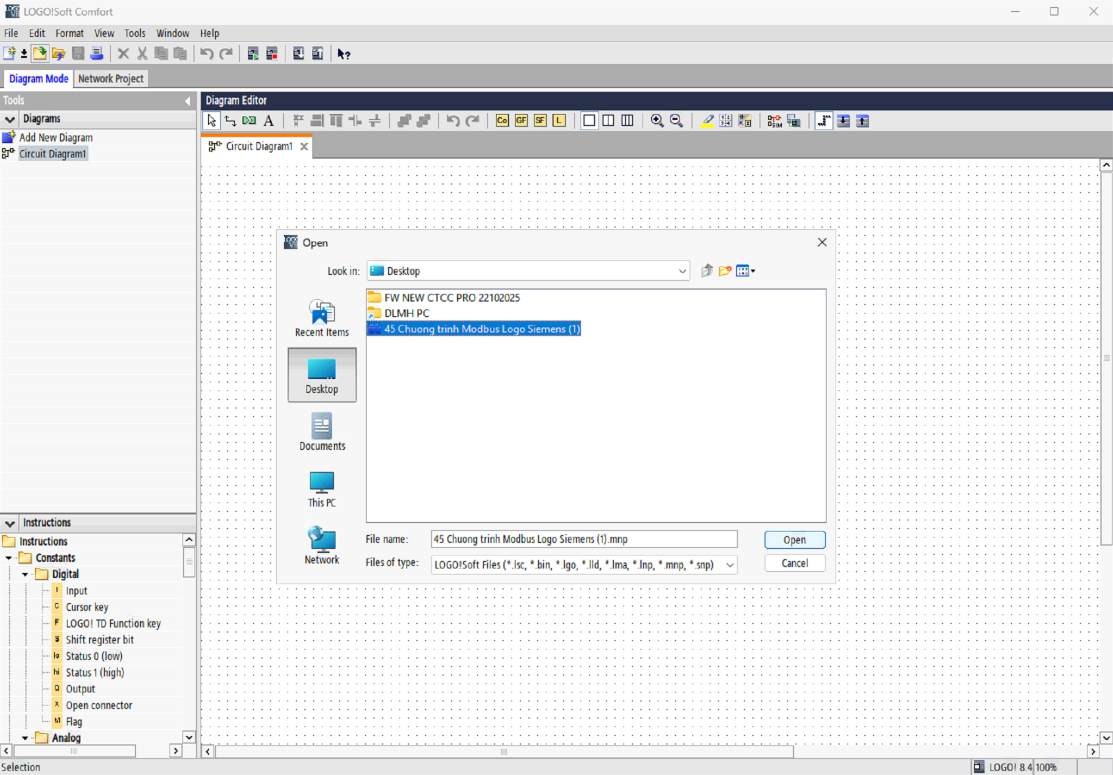

Tải file cấu hình sẵn cho bộ LOGO ở link dưới đây và lưu vào 1 thư mục trong ổ cứng

Tham khảo cấu hình địa chỉ của các switch và IO:

2. Cài đặt với bản LOGO có màn hình

2.1 Thao tác đổi địa chỉ IP nội mạng trên bộ LOGO

Nếu màn hình Logo đang hiện chữ “Stop” thì nghĩa là Logo nó đang chạy, phải Stop nó lại trước thì mới có thể đổi được địa chỉ IP.

Di chuyển đến chữ Stop bằng mũi tên Lên, Xuống => sau đó nhấn “OK”

Nhấn mũi tên xuống để chọn đến phần “Network”. Nhấn “Ok” để truy cập vào trong.

Dùng mũi tên sang trái để chọn “Yes” => Sau đó nhấn “Ok” để Stop Logo

Nó hiện chữ Start như này, nghĩa là Logo đã dừng. Có thể bắt đầu thao tác thay đổi địa chỉ IP

Nhấn tiếp “Ok”

Lưu ý:

Nếu khi vào phần Network mà chỉ xem được địa chỉ IP mà không đổi được địa chỉ IP thì bộ LOGO đang ở chế độ view không có quyền sửa cấu hình.

Khi đó cần chọn “Switch to admin” để chuyển sang quyền admin mới có thể đổi được địa chỉ IP. Lúc này sẽ cần phải nhập password để truy cập admin.

Password là LOGO (viết hoa)

Dùng phím mũi tên lên xuống để nhập ký tự L, O, G, O và bấm OK để xác nhận

Nhấn Ok cái nữa để sửa địa chỉ IP

Dùng mũi tên trái, phải để di chuyển con trỏ màu đen đến chỗ cần sửa địa chỉ Ip. Lưu ý cần nhập đúng địa chỉ gateway cùng dải với địa chỉ IP

Di chuyển con trỏ đến vị trí này, nhấn mũi tên lên để tăng nó thành 001

Thao tác tương tự để sửa các số còn lại.

Ip mặc định mình sẽ quy định là: 192.168.001.159

Sau khi sửa xong thì nhấn Ok và nhấn 2 lần mũi tên xuống để di chuyển đến địa chỉ ip Gateway:

Sửa chỗ này thành 192.168.001.001

Nhấn Ok để hoàn thành. Sau đó nhấn ESC để thoát ra.

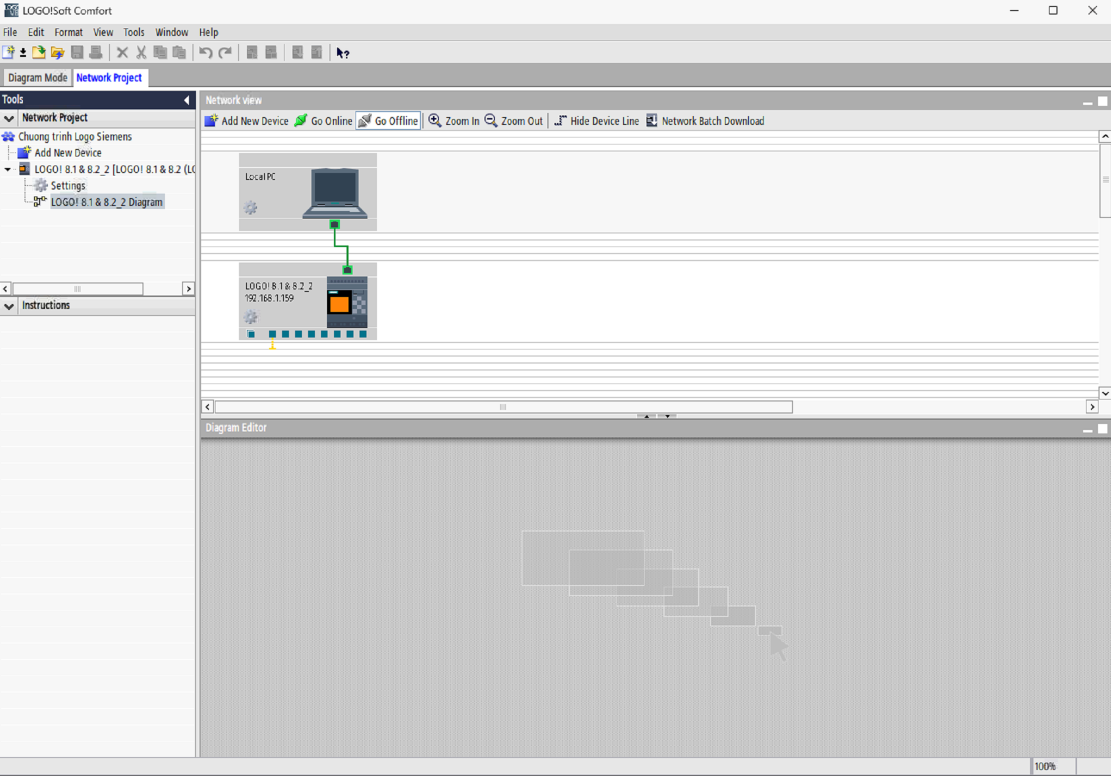

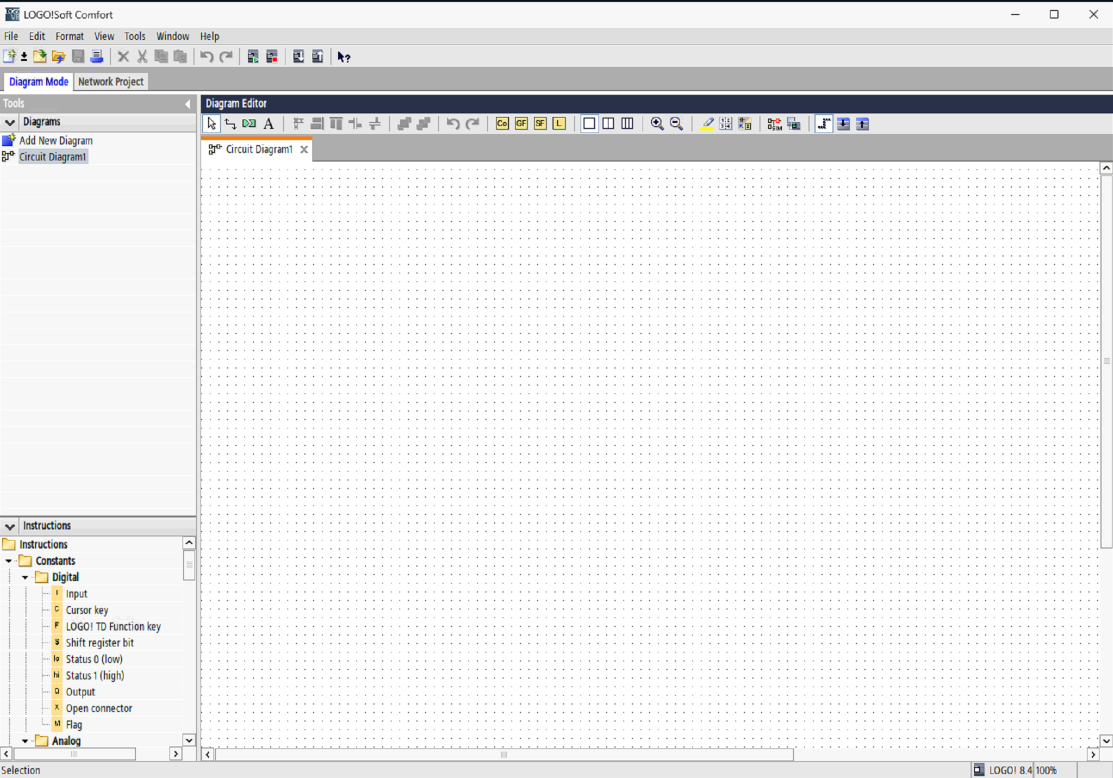

2.2 Thao tác trên phần mềm Logo Soft trên máy tính

Lưu ý:

Máy tính phải ở dải Ip 192.168.1.1 (cùng dải IP nội mạng với bộ LOGO). Nếu khác dải IP thì cần thiết lập IP máy tính dạng Manual để cùng dải và đảm bảo có thể ping thông mạng đến bộ LOGO thì mới cấu hình được.

Đảm bảo máy tính phải cài bản phần mềm LOGO SOFT bản 8.3 trở lên. Nếu dùng bản 8.2 hoặc cũ hơn sẽ gặp lỗi không kết nối được

Tiếp theo bấm nút "Tải xuống" để đẩy dữ liệu cấu hình từ PC đến bộ LOGO

Lúc này sẽ thấy hiển thị 1 cửa sổ popup trong đó có địa chỉ IP của bộ LOGO mà máy tính cần kết nối đến.

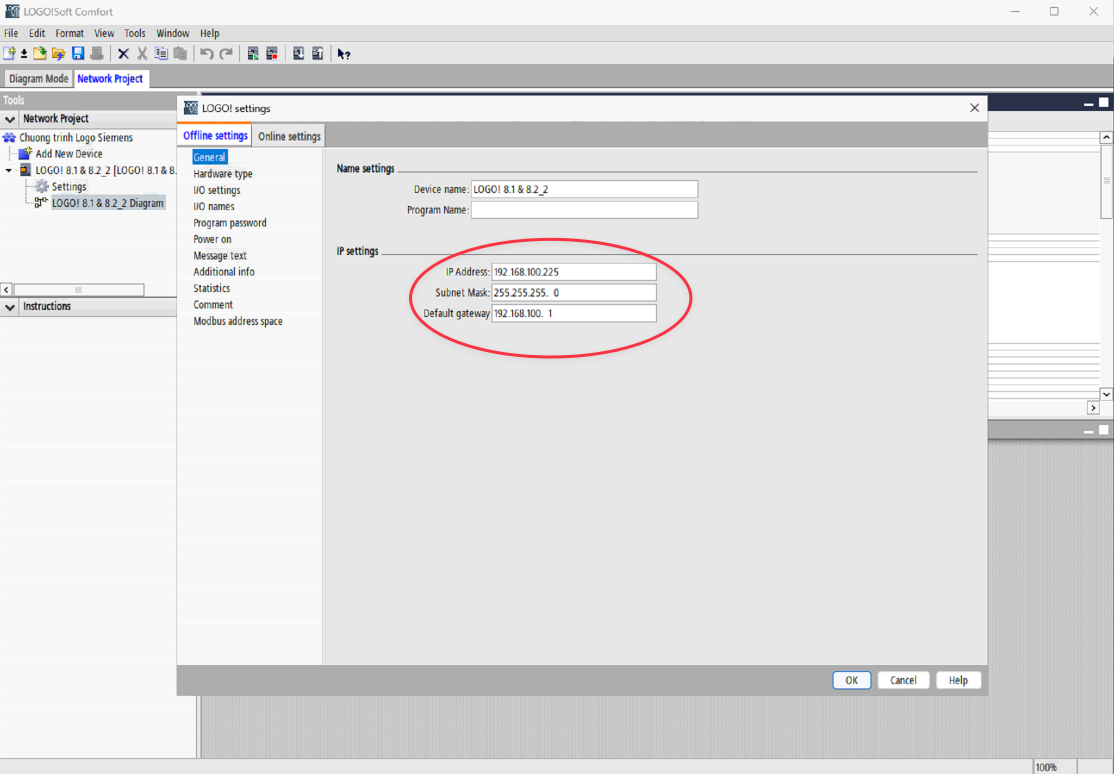

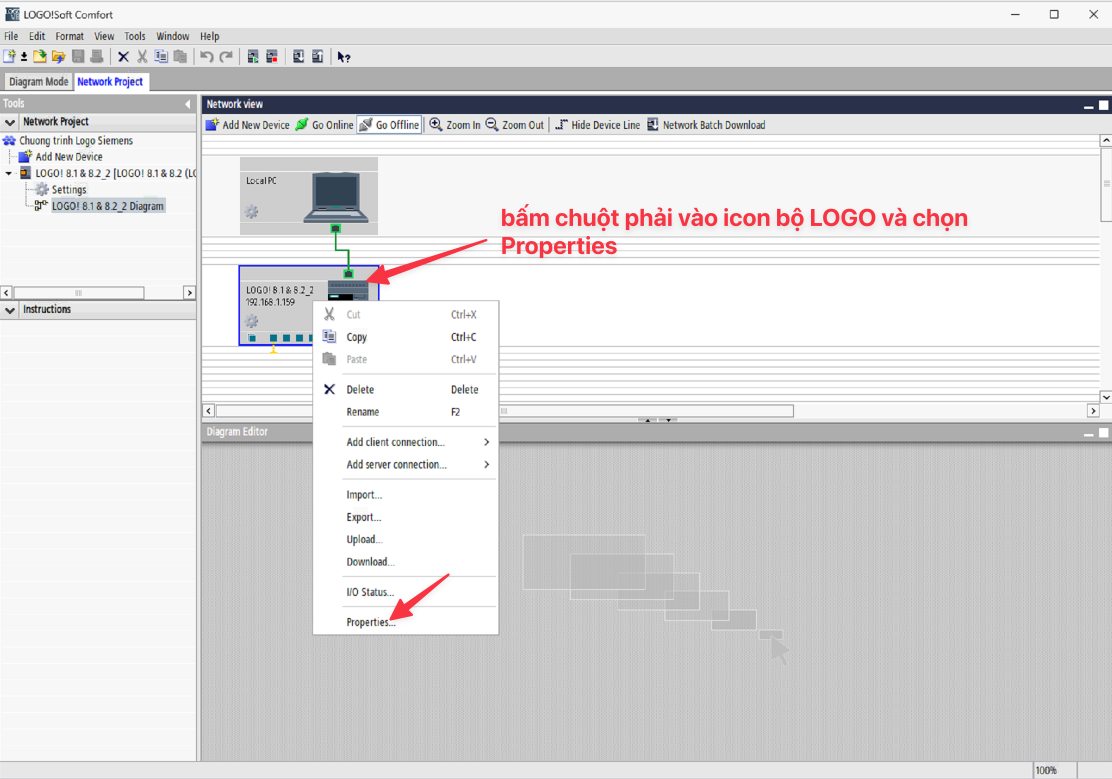

Nếu nhìn thấy địa chỉ IP của bộ LOGO hiển thị ở màn hình này không đúng thì cần sửa lại.

Sau đó bấm Test kết nối thành công như ảnh thì nhấn “OK”

Nếu thấy hiển thị thanh chạy % như này là OK, đợi nó đẩy cấu hình từ PC xuống bộ LOGO.

Nếu gặp lỗi thì kiểm tra lại địa chỉ IP của bộ LOGO và máy tính đã đúng chưa, đã cùng dải mạng nội bộ chưa.

Sau khi quá trình Update xong sẽ hiển thị thông báo có khởi chạy (Run) cấu hình vừa nạp lên bộ LOGO hay không, bấm chọn Yes.

Trường hợp bấm Run lên mà gặp lỗi “No program” nghĩa là chương trình chưa được nạp thành công vào bộ LOGO và sẽ cần phải nạp lại cấu hình.

Nếu không start được bộ LOGO lên thì hệ thống sẽ không chạy.

3. Cấu hình trên ứng dụng Javis Smart

3.1 Thêm 1 bộ LOGO mới

Trên màn hình Yêu thích, chọn + ở góc trên bên phải và chọn thêm “Thiết bị khác”

Sau đó kéo xuống dưới cùng và chọn “Thiết bị Modbus TCP”.

Tiếp theo bấm dấu + ở góc dưới để tiến hành thêm bộ LOGO:

Tiếp theo cần chọn loại thiết bị muốn cấu hình:

8 in + 4 out: là bộ LOGO truyền thống không có thêm board mở rộng. Tổng cộng hỗ trợ 4 kênh relay đầu ra và 8 cảm biến đầu vào
12 in + 8 out: là bộ LOGO có thêm board mở rộng. Tổng cộng hỗ trợ 8 kênh relay đầu ra và 12 cảm biến đầu vào.

Các tham số cần nhập:

Tên bộ LOGO: nên nhập chữ thường không dấu. Ví dụ logo1, logo2, logo3 ..
IP bộ LOGO: là địa chỉ IP nội mạng của bộ LOGO đã thiết lập ở trên
Cổng: 502 (để mặc định không cần sửa gì)
Thời gian cập nhật: để mặc định 2s sẽ cập nhật 1 lần vào hệ thống

Sau đó bấm Lưu. Lúc này hệ thống sẽ yêu cầu khởi động lại bộ trung tâm Javis HC để có hiệu lực. Bấm xác nhận khởi động lại và đợi 2-3 phút để bộ HC khởi động xong.

3.2 Cập nhật các switch, sensor từ bộ LOGO

Sau khi khởi động lại HC thành công, vào phần cập nhật thiết bị và chọn cập nhật các switch và sensor đã được liên kết từ bộ LOGO.
Tên của các switch và sensor sẽ được tạo từ tên bộ LOGO nhập ở bước 3.1
