Hướng dẫn đấu nối và cấu hình bộ đèn LED Zigbee 16 triệu màu sử dụng bộ điều khiển Led Javis

Cập nhật lúc
  • Đèn 16 triệu mầu sử dạng dây Led, kết nối qua Zigbee. Khi kết hợp với bộ điều khiển trung tâm JAVIS HC, có thể điều chỉnh được độ sáng ,mầu sắc thông qua ứng dụng Javis Smart.
  • Trên ứng dụng Javis Smart bạn có thể tạo các kịch bản như chế độ sinh nhật thì đèn sẽ hiển thị màu vàng ấm, chế độ đọc sách thì đèn hiển thị màu sáng trắng, chế độ ăn tối thì hiển thị đèn màu vàng ấm…
  • Có thể kích hoạt các kịch bản hiển thị mầu sắc đèn qua loa thông minh JAVIS.

Thông số đèn LED dây thông minh RGB 16 triệu màu sắc.
- Nguồn cấp: Adapter 12V 3A
- Kết nối: Zigbee 3.0
- Dòng tải tối đa: 6A

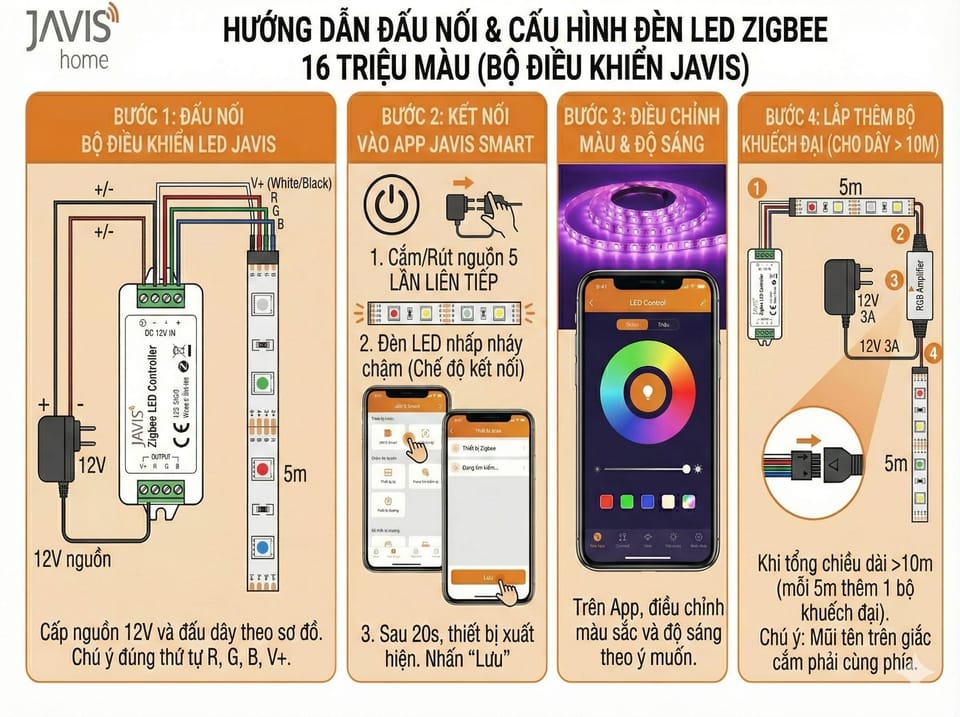

1.Cách đấu nối bộ điều khiển LED Javis

.

.

2. Các bước kết nối bộ đèn LED Zigbee 16 triệu màu vào App Javis Smart:

  • Cấp  nguồn 12V tới bộ điều khiển Led Javis, đấu dây như ảnh trên
  • Mở App Javis smart \ + \ Thiết bị Zigbee
  • Cắm nguồn  và rút ra cắm vào 5 lần liên tiếp
  • Đèn led  chuyển sang chế độ thay đổi độ sáng nhấp nháy chậm là đang ở chế độ kết nối.
  • Sau khoảng 20 giây , đèn xuất hiện trên App Javis smart \Tiến hành "Lưu" thiết bị.

Bạn có thể điều chỉnh màu và độ sáng phù hợp.

  • Khi cần lắp nhiều bộ đèn LED thì để đảm bảo truyền tín hiệu điều khiển từ bộ điều khiển LED đến các dây LED phía sau bạn cần lắp thêm bộ khuyếch đại RGB kèm adapter 3A.Bộ khuyếch đại này giúp cấp thêm nguồn cho dây LED khi độ dài trên 10m, đảm bảo độ sáng của LED đều nhau.
    Nếu dây LED dài trên 10m thì mỗi 5m dài thêm cần sử dụng 1 bộ khuếch đại này để đảm bảo độ sáng dây LED ổn định.

  • Cách đấu nối 2 bộ đèn Led dây thông minh RGB 16 triệu màu sắc có chiều dài 10m như sau :

Khi cắm đầu giắc bộ khuyếch đại chú ý chiều mũi tên trên giắc cắm màu đen phải cùng phía với mũi tên hình tam giác trên bộ khuyếch đại.Khi đó bạn điều khiển màu hay độ sáng của các dây Led sẽ giống nhau.
